启致做四轴和卧加供油方案时，判断用哪种结构只看两条：轴心能不能穿孔、需要几路。独立第四轴通常走穿轴式油路分配器，卧加 B 轴则走多回路法兰式旋转接头。下面把选型判据、串油问题和三个容易忽略的安装细节讲清楚。
在自动化液压夹具设计中，只要夹具需要随B轴、第四轴或回转工作台旋转，就会遇到一个基本问题：液压站在固定侧，油缸在旋转侧，压力油怎么过去？
直接用软管跨接，只适合有限角度摆动。一旦需要连续分度甚至360°旋转，就容易出现扭管、干涉和疲劳损坏。这时通常需要使用油路分配器，本质上就是一套多通路旋转接头。
主要有两类。
一、四轴转台：穿轴式油路分配器
启致精密在独立第四轴上优先推穿轴式，理由是它把油路藏进了旋转中心，外面不用再挂管子。

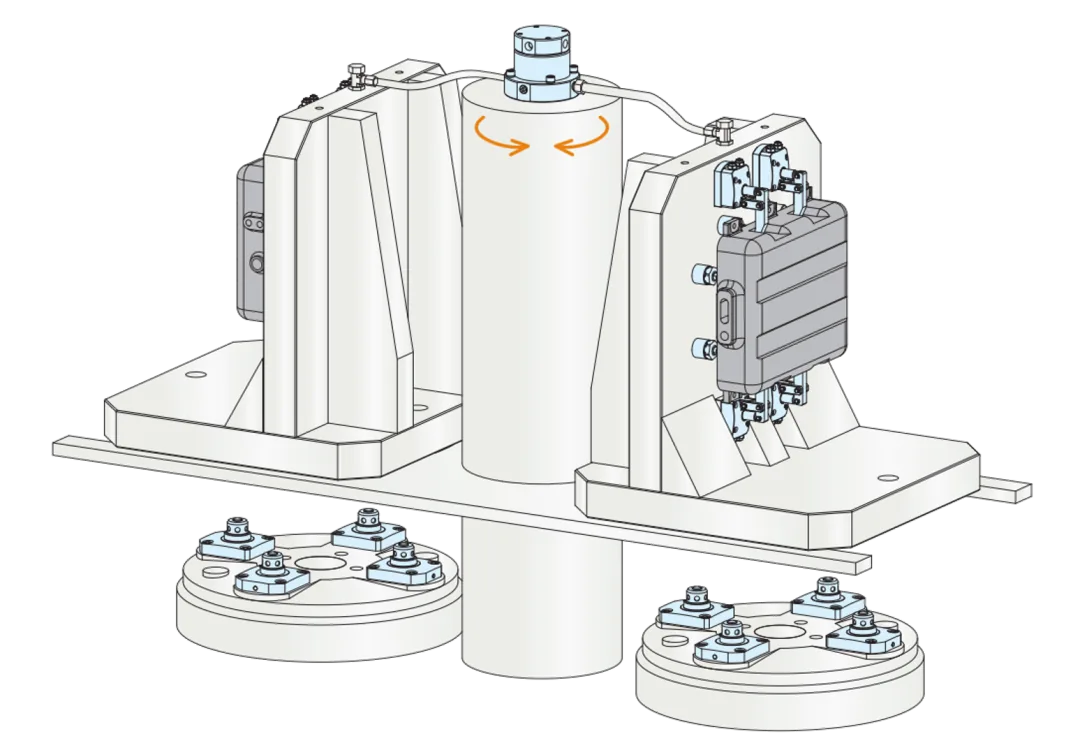

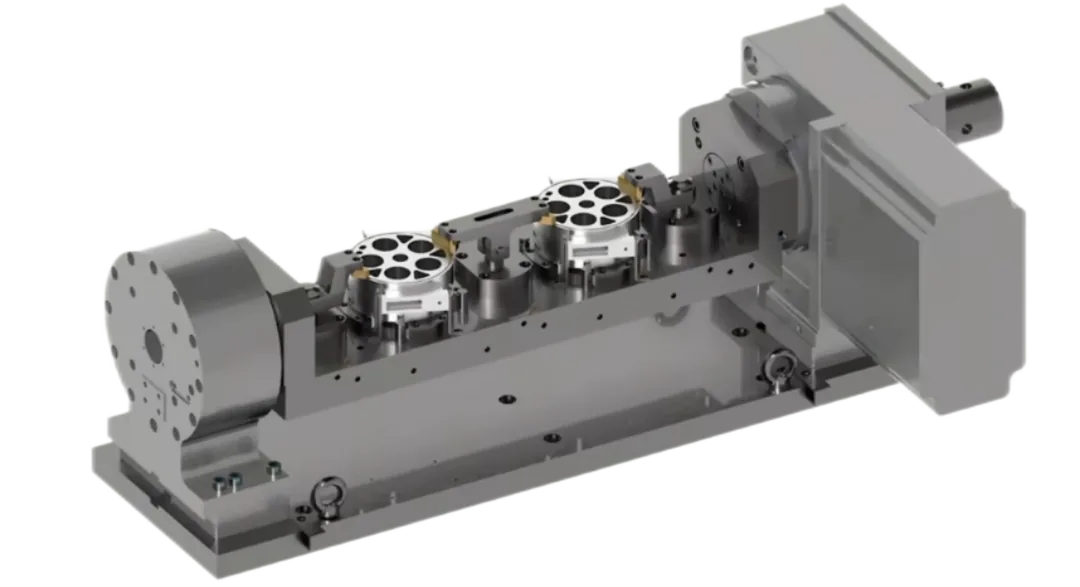

独立第四轴最常见的是穿轴式结构。分配器沿转台旋转中心安装，将固定侧油路从转台轴心直接送入旋转夹具，避免外部液压管跟随工作台缠绕。
启致常用规格为2、4、6回路，最高液压压力25MPa。
这里最容易搞错的是“回路数”。
例如4只单动缸，如果需要分别控制，可能需要4路；2只双动缸，每只需要A、B两个油口，同样可能需要4路。如果所有油缸同步动作，则又可以通过旋转侧集成阀块减少实际穿轴回路数量。
因此设计顺序应该是：先确定动作逻辑和液压原理图，再确定油路分配器回路数。
对于四轴来说，另一个重要参数是旋转阻力。油压越高、动态密封直径越大，旋转阻力通常越明显。分配器给转台增加的转矩最终都要由第四轴伺服承担，因此除了“能不能承受25MPa”，还要考虑实际工作压力、分度速度以及转台剩余驱动转矩。
二、卧加B轴：多回路法兰式旋转接头

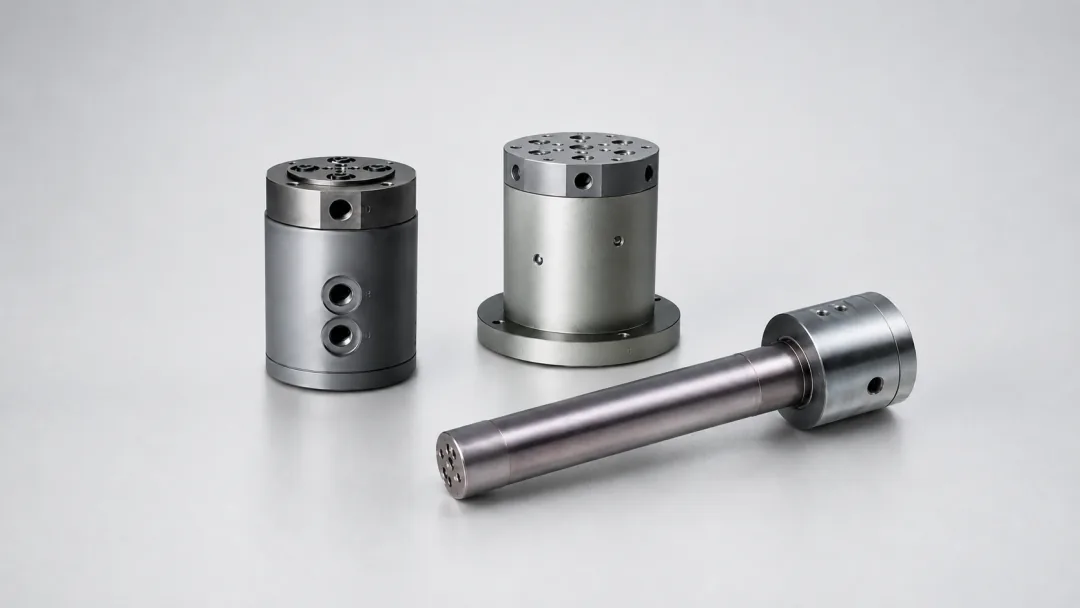

卧加 B 轴的供油通常更复杂，因为回路不止一路——启致一般按法兰式多回路旋转接头来配。
卧式加工中心的情况通常更复杂。
墓碑式夹具可能同时存在夹紧、松开、浮动支撑、座面检测、气密检测等多个回路，因此卧加型通常提供2、4、6、8甚至12、16路配置，液压最高使用压力可达25MPa。
部分结构还可增加独立中央通道，用于大流量冷却液等介质。中央通道有效通路面积可达到约254mm²，冷却液允许压力为1MPa。
但这里有一个值得特别注意的设计点：
压力不是越高越好
旋转接头内部依靠动态密封工作，压力升高后，密封阻力和旋转转矩都会增加。
因此在一些高压夹具中，可以考虑：
也就是让压力油以较低压力通过旋转接头，再在夹具侧利用增压元件提高夹紧压力。这样既能获得较大的油缸出力，又能降低旋转接头本身承受高压时产生的旋转阻力。资料中也明确给出了这种二次侧增压应用。
这个思路对于高压、小流量的液压夹具尤其值得参考。
三、油路和气路一起过，必须考虑“串油”
启致精密在液压和气体同走的项目上，一定会先确认串油问题。
现在很多自动化夹具除了液压夹紧，还会使用压缩空气做工件着座检测。
油路和气路同时经过旋转接头时，即使结构进行了油气隔离设计，也不能简单认为两个回路绝对不会互相影响。
原因很简单：少量液压油一旦进入气检回路，就可能污染微小节流孔、压力传感器或气密检测元件，最终造成工件明明没有贴紧却出现错误检测。
所以油气混合型旋转接头，重点不仅是“能不能通气”，更要考虑油气通道布置、泄漏导排以及检测回路洁净度。
四、安装时还有三个容易被忽略的问题
启致精密在安装指导里把第一条写在最前面：不要把旋转接头两端全部刚性锁死。旋转侧按要求固定，而停止侧通常只需要限制其旋转方向；停止侧配管应使用软管，避免安装误差把径向力和偏心载荷传递给旋转接头。
其次是启动转矩要留余量。资料特别指出，设备长时间静止后再次启动，瞬间启动转矩可能达到能力曲线参考值的约2倍，因此不能只按稳定旋转状态校核第四轴或B轴驱动力。
最后是不要把夹具用旋转接头当成高速主轴旋转接头使用。连续旋转会使内部动态密封持续摩擦发热，因此更适合加工中心B轴和第四轴这种“分度—加工—再分度”的工作模式。
油路分配器看起来只是夹具和机床之间的一个连接件，但真正设计时，它实际上同时影响着回路数量、动作节拍、检测可靠性、B轴负载以及整套夹具的配管方式。
所以选型不能只问一句“要几路”，而应该从整套夹具动作逻辑开始考虑。
