在机床夹具系统里，旋转接头（又叫油路分配器）是那种平时想不起来、一出问题整台设备就停的元件。启致对它的定位很清楚：负责把液压、气压或冷却液从静止侧持续送到旋转侧——转台在转，油不能断。本文讲它的结构原理、应用类型与选型趋势。
在现代机床夹具系统中，旋转接头（又叫油路分配器）是一个容易被忽视、却极为关键的元件。它的作用是将液压、气压或冷却液从静止部分传递到旋转部件，使工件在加工过程中依然能够保持稳定夹紧或冷却。
为什么旋转接头重要？
启致把它的重要性归到一点：转台在转，油不能断。
连续供能：确保旋转中的夹具或平台依然可以获得油压、气压或冷却液。
低扭矩设计：减少对主轴、转台等旋转机构的负荷。
长寿命密封：避免泄漏，提高系统稳定性，降低维护频率。
紧凑化：适应机床有限空间，便于集成。
结构原理
启致讲结构永远从这三点入手，因为漏油、晃动、串液三种故障分别对应它们中的一环。

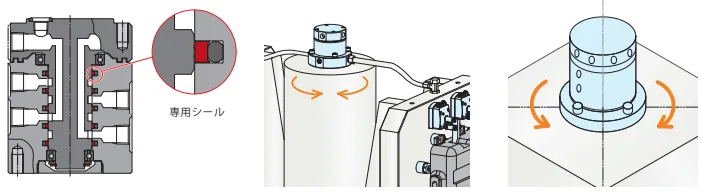

旋转接头的核心原理是 “密封 + 旋转 + 通道分配”。
密封结构：通过旋转格莱圈，将不同流体通路完全隔离，避免交叉泄漏。
轴与壳体：一侧与机床或转台相连（固定端），另一侧与夹具或旋转部件相连（旋转端）。
轴承支撑：采用高精度滚珠轴承或滑动轴承，保证在承受压力时依然顺畅旋转。

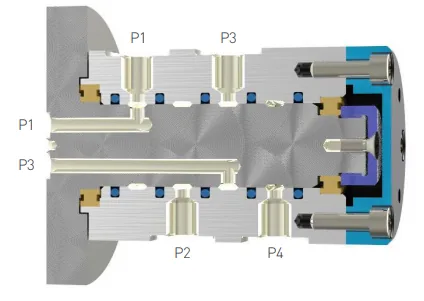

多回路通道：内部根据通道数开设独立流体回路，可传递液压、气压和冷却液。部分结构支持中通孔，实现大流量冷却液直通。
二重结构设计：部分产品采用双层结构，降低整体高度，同时提升刚性。
- 简单来说
密封圈 用于减少泄漏；
轴承 用于支撑旋转；
通道 用于输送流体；
三者配合，旋转接头就能在高速运转和高压流体下保持稳定可靠。
应用类型与场景
启致按机床类型来分应用，最常见的从卧式加工中心开始：

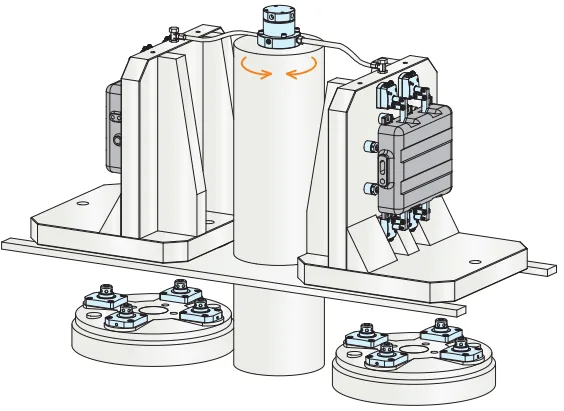

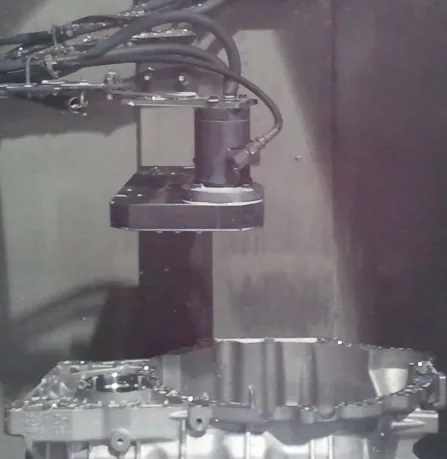

在卧加的托盘交换或多工位加工系统中，旋转接头通常安装在 托盘中心，一端接机床液压站，另一端接夹具内部油路。
✔作用：保证工件在旋转或托盘切换过程中始终稳定夹紧。
✔价值：实现工件多面加工和无人化自动生产。

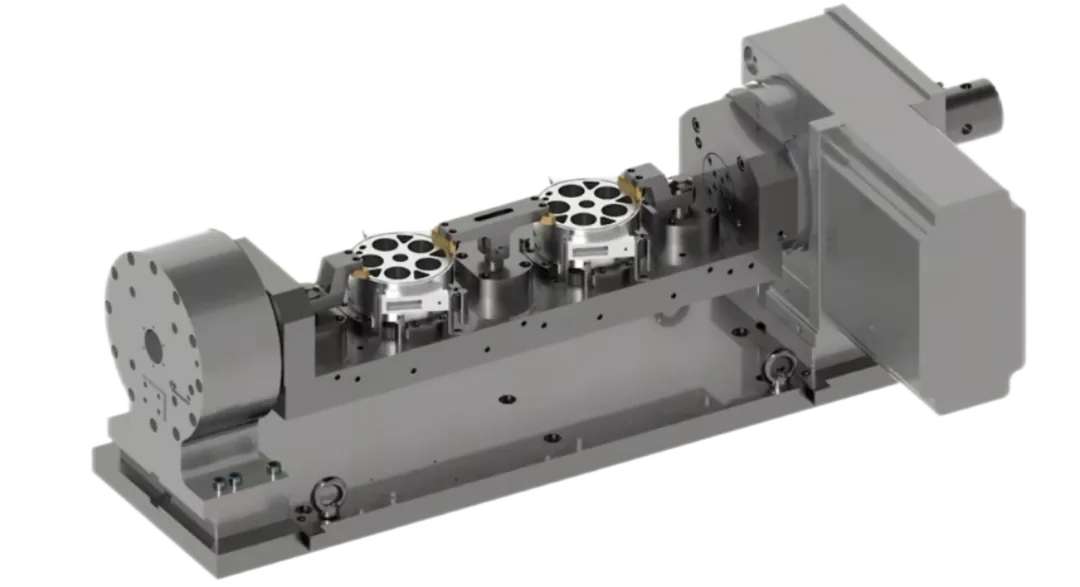

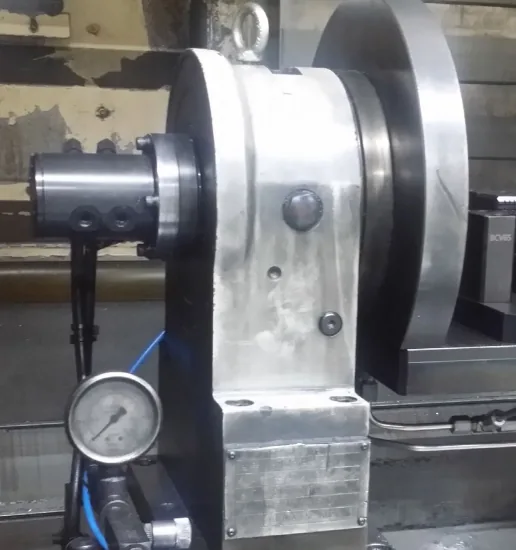

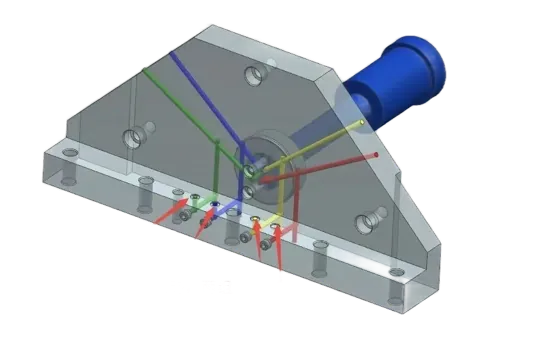

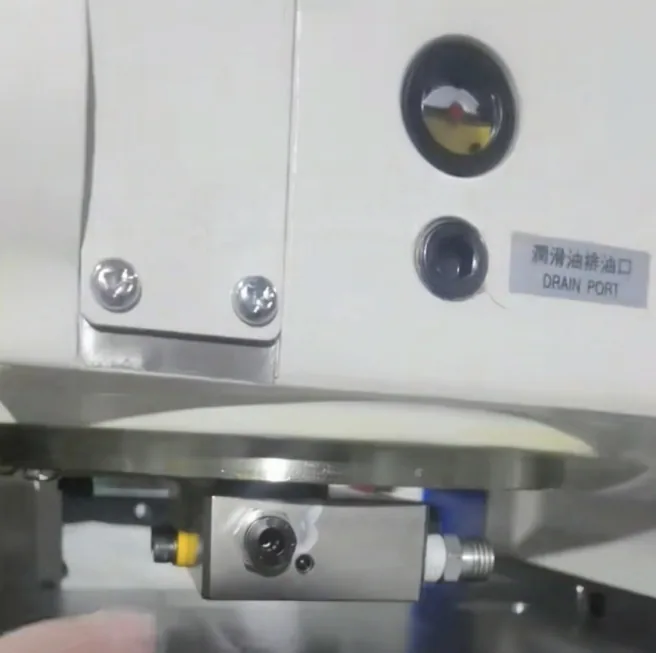

在四轴转台（摇篮式结构）中，旋转接头布置在 转台主轴中心，旋转端通过转台中心孔，将油液引入转台内部。旋转接头出来的油，先进入油路分配器。分配器内部根据回路设计，通常有 进油、回油 多组通道。在转台面上，油路分配器会开设接口，通过高压油管或内藏管路与 L 块相连。L 块夹具内部布置油道，把油液送入夹紧油缸。当液压动作时，油缸推动压爪，实现工件夹紧/松开。
✔作用：转台在 X 轴旋转时，接头保持密封与低扭矩，确保夹具油压稳定。
✔价值：提升工件换装效率，实现多面加工连续完成。
✔典型工件：箱体、支架、法兰类零件。
五轴转台要求更高，旋转接头通常安装在 双转动轴交汇处，采用多通道设计，可同时传输液压、气压及冷却液。
✔作用：在五轴联动高速加工中，保证夹具稳定夹紧，同时为刀具提供大流量中通冷却液。
✔价值：适应复杂曲面和高精度加工，满足航空、模具等高端制造需求。
✔典型工件：涡轮叶片、航空结构件、复杂模具型腔。
技术趋势
启致精密在选型时已经在按趋势提前留余量，第一项就是通路数。

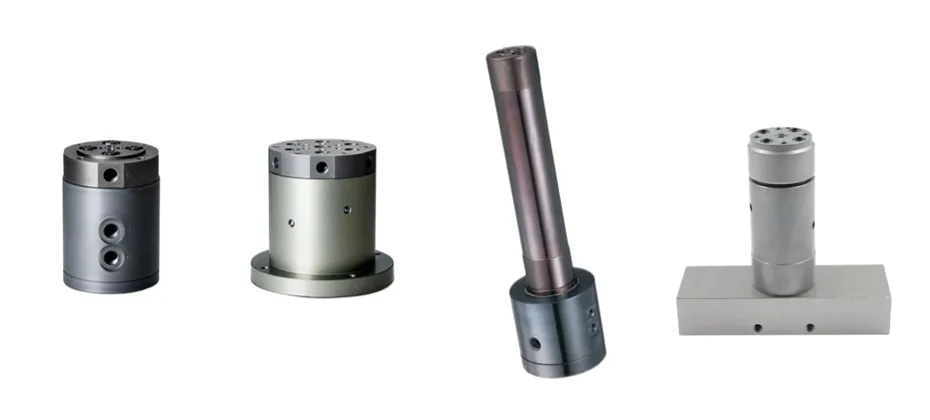

多通道设计：支持 2/4/6/8 甚至 16 通路，满足复杂夹具回路需求。
低摩擦密封材料：延长寿命、降低能耗。
集成冷却功能：部分接头可在中通通道传输大流量冷却液。
紧凑化与模块化：便于快速更换与系统升级。
在夹具系统设计中，旋转接头往往不是最显眼的部件，却直接影响机床自动化水平和生产效率。合理选型，不仅能延长系统寿命，还能显著提升加工稳定性。
