在液压夹具系统中，速度控制阀虽然体积不大，却是控制油缸动作速度、保证夹具节奏稳定的关键元件——启致精密在调试现场总结的一句话是：夹具节拍不稳，先查调速阀。
其核心原理是通过节流截流来控制流量，当流道截面积变小时，油液通过速度减慢，从而让油缸动作更平稳。
简单来说——速度控制阀决定夹具的“动作节奏”。
一、工作原理与结构分类
启致精密在培训时用一句最直白的话讲它的原理：截面积变小，油走得慢，缸就慢。

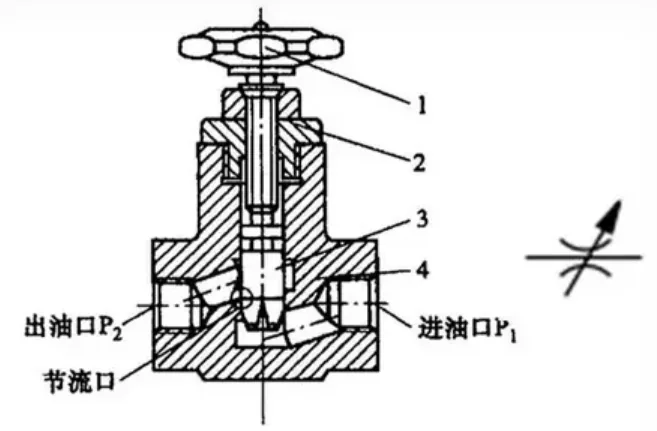

速度控制阀通过改变油路截面积来调节流量。当节流口变小时，流经油缸的油液减少，活塞移动速度降低；节流口放大则相反。
在液压夹具中，速度控制阀主要有两种形式：

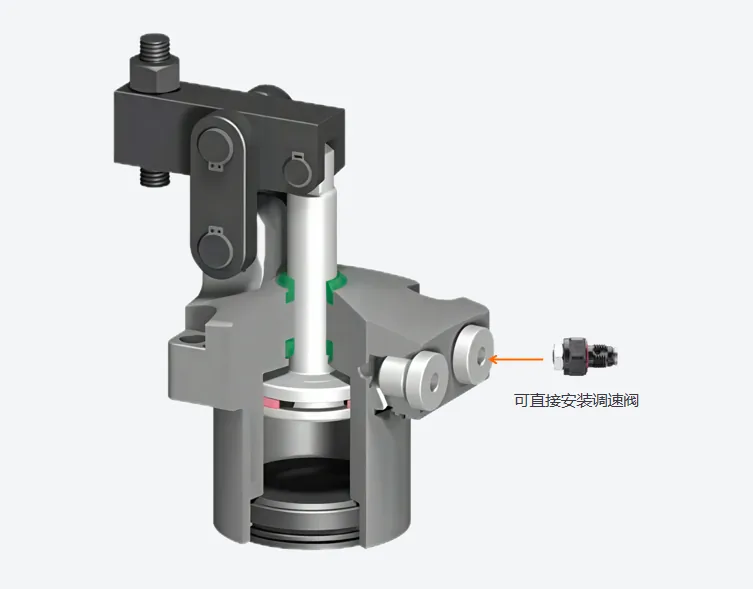

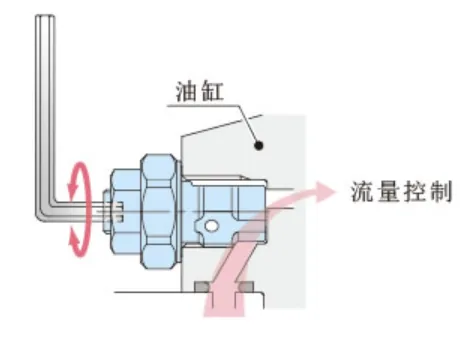

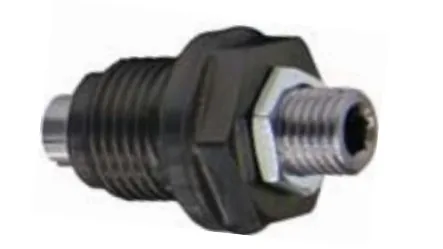

- 结构紧凑，可直接安装在夹具油缸上方，实现独立单缸调速；
结构紧凑，可直接安装在夹具油缸上方，实现独立单缸调速

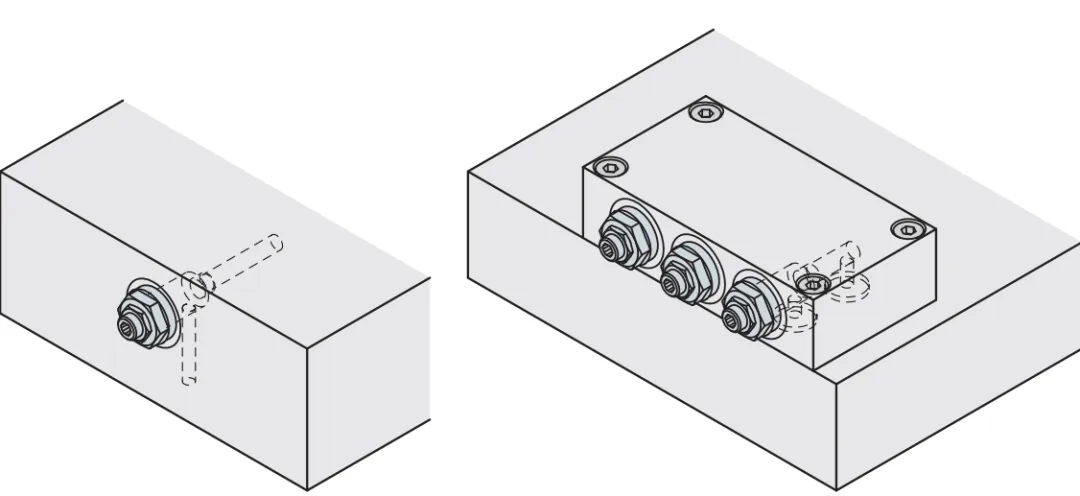

结构紧凑，可直接安装在夹具油缸上方，实现独立单缸调速 - 也可安装在油路快上，集中调节多个油缸的速度；
也可安装在油路快上，集中调节多个油缸的速度； - 内部采用锥阀式节流结构，调节精度高；
- 常用于夹紧、支撑等空间有限、动作节拍要求严格的工位。

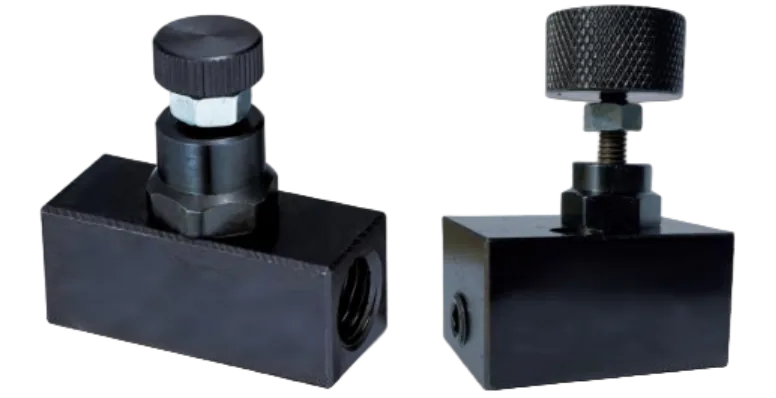

- 通过外接油管串联在进油或回油回路中；
通过外接油管串联在进油或回油回路中； - 适合用于外接管（油缸上面无法使用插装式速度控制阀）的夹具；
- 调整时可通过旋钮直观观察油缸速度变化，现场维护更方便；
- 缺点是管路较多，占空间，需注意连接方向和密封可靠性。
二、典型应用场景
启致最常把调速阀用在下面这几个场景，第一条就是多缸同步。

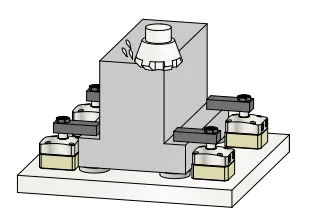

在一个夹具中，常有多个夹紧油缸同时动作。
由于每个油缸的负载、油路长度略有不同，动作速度容易不一致。
通过为每个油缸单独配置速度控制阀，可以对速度进行微调，使夹紧过程更加同步，避免先后冲击或工件偏移。
夹紧油缸的动作时间通常控制在1秒左右为佳。
速度过快会带来明显冲击，增加滑动导向、密封圈和柱塞等部件的磨损，甚至造成油缸疲劳变形。
适当降低夹紧速度，不仅能保护夹具机构，还能提升夹紧的平稳度与油缸寿命。

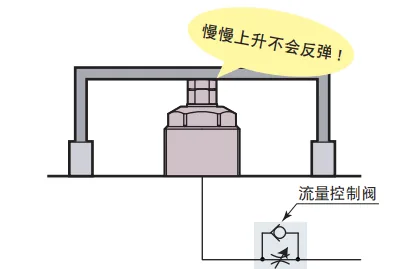

对于油压升起型支撑缸，在升起瞬间如果油液流速过快，柱塞容易因惯性产生回弹。
在进油口或回油口安装速度控制阀，可限制升起速度，让支撑过程平顺无冲击，从而保证工件稳定支撑。
三、安装与使用注意事项

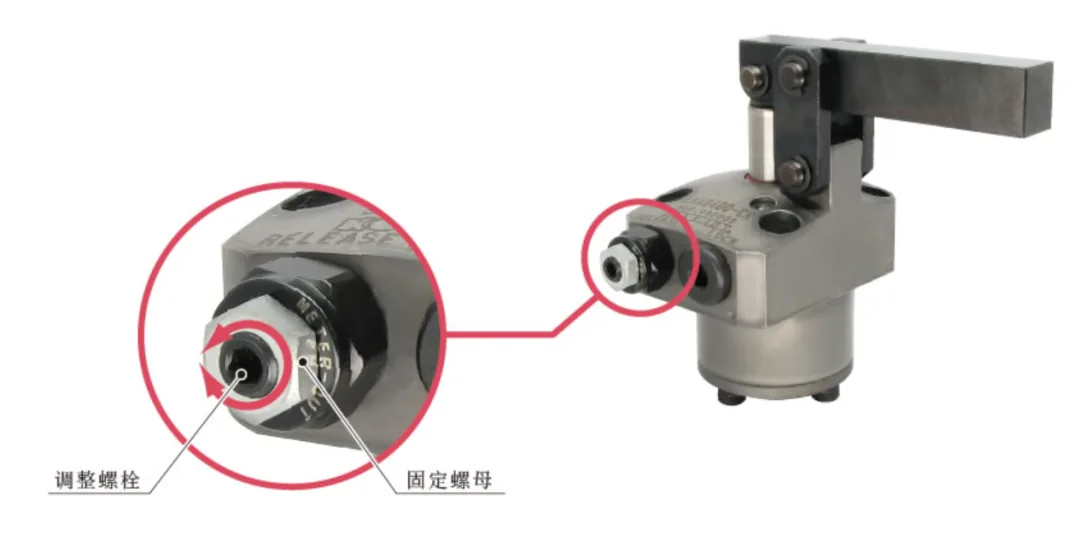

启致精密在调试清单里把第一条加粗：调整必须在无油压状态下进行。
在系统带压时强行旋转调节螺杆，会造成内部密封件剪切损坏或阀芯划伤。
正确做法是：先释放系统压力，再进行微调，每次旋转角度不宜超过1/8圈，然后重新加压试动作。
曾经使用过的插装式速度控制阀，不可直接装到另一台夹紧油缸上。
不同油缸的G螺纹底面深度略有差异，金属密封面可能无法完全贴合，导致泄漏或速度控制不稳定。
如需选用，应选配与原油缸型号相同的专用阀。
四、设计与选型建议
启致按流量来选口径，具体建议如下：
按流量选口径：
根据动作油缸类型选择安装位置：
总结
速度控制阀看似小巧，却直接决定了液压夹具的动作节奏、同步性与稳定性。
合理配置速度控制阀，既能让夹紧动作更柔和，延长部件寿命，又能提升整体加工效率。
在夹具系统调试中，速度的可控与一致性，往往比单纯的“快”更有价值。
如果你的夹具设计中正要使用调速阀，或想进一步提升夹持效率与稳定性，欢迎与我们联系，一起探讨更合适的夹持方案：
我们可为你提供：
- 全套标准配件电子目录
- 速度控制阀与夹具油缸三维数模
- 针对工件与加工需求的选型建议
- 部分绝版型号的替代方案
- 进口产品国产化替代方案及同价位高质量升级方案
希望这份资料能帮助你在夹具设计与装夹应用中少走弯路，提升效率与精度。
如有任何问题，欢迎留言交流，我们将为你提供更专业的技术支持。
