浮动支撑缸（工件支撑器）是夹具里容易被忽视、却会影响加工精度的一类元件。启致给薄壁件和悬伸件配方案时几乎每套都少不了它——因为它决定了工件会不会在夹紧力下让位。它不仅能减少工件变形与振动，还能明显提升加工精度。
在数控加工和工装夹具设计中，浮动支撑缸（工件支撑器）是一个容易被忽视，却至关重要的部件。它不仅能有效减少工件变形、振动，还能显著提升加工精度和稳定性。本文带你深入理解不同类型浮动支撑缸的原理、差别与选型依据。
一、为什么需要浮动支撑缸？
启致用浮动支撑缸的场景，主要是下面这几类：
在以下场景中，固定支承块往往不够：
- 切削力大 → 工件受力位移，精度下降；
- 工件刚性差 → 薄壁件、异形件容易变形；
- 加工过程有振动 → 工件表面出现颤纹；
- 悬空或局部支撑不足 → 工件下垂，影响加工质量。
- 工件尺寸工差较大（铸件不规整）→工件定位不稳，易产生加工偏差。
此时，浮动支撑缸能自动适应工件表面并锁紧，保证工件稳定。
二、两大类型
启致按升起方式把浮动支撑缸分成两类：弹簧升起与油压升起，判据是工件多重、怎么放上去。

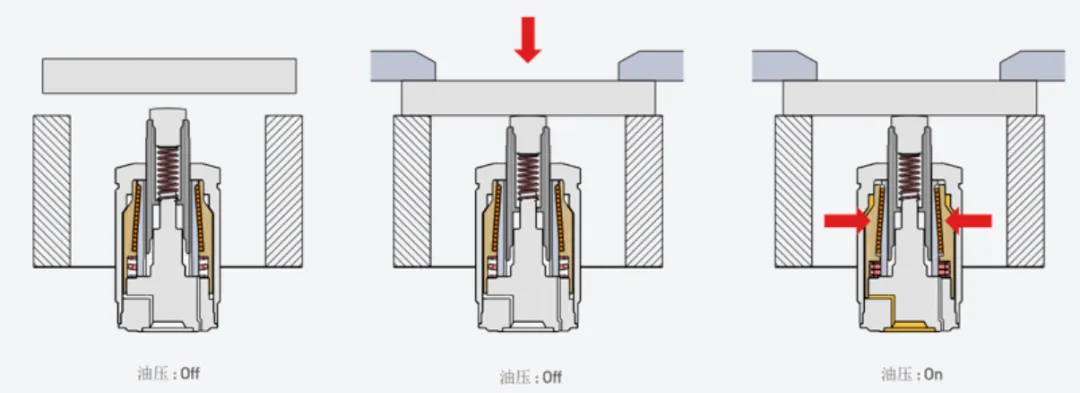

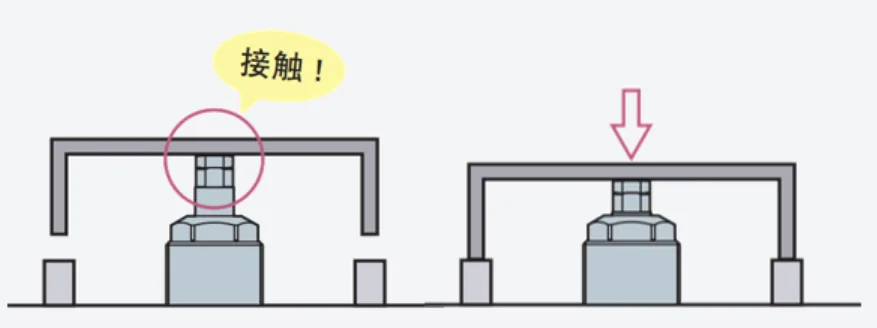

原理：依靠弹簧力推动柱塞杆上升，工件放置后下压到平衡位置；供油后锁紧。
优点：结构简单，适应性强；能更好地贴合工件表面，在抱紧阶段不会出现间隙。
局限：

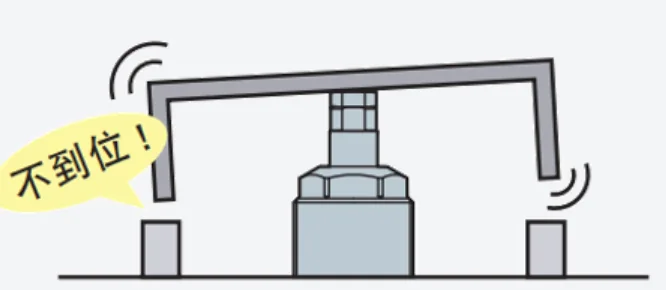

- 当工件重量小于支撑器总弹簧力时，柱塞杆无法被压下，工件“悬空”，不到位；

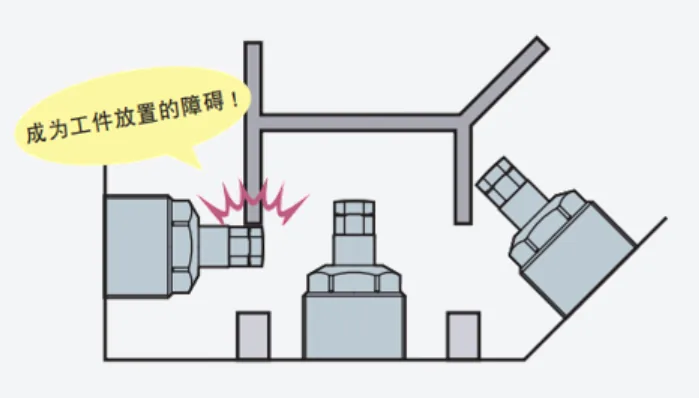

当工件重量小于支撑器总弹簧力时，柱塞杆无法被压下，工 - 如果从多个方向放置工件，柱塞杆因上升会干涉，妨碍工件放置。
如果从多个方向放置工件，柱塞杆因上升会干涉，妨碍工件

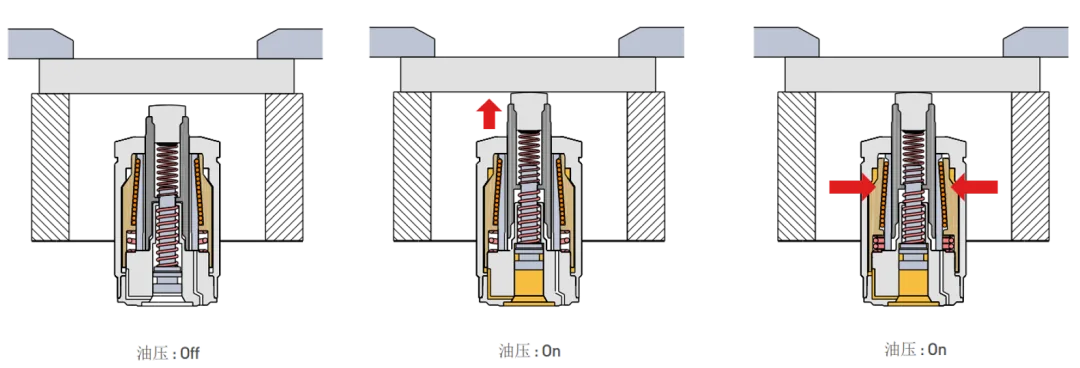

原理：液压/气压推动柱塞杆上升，与工件接触后锁紧，即使受力也不会下降。
优点：有动作行程，不会干涉工件运动移动，且可以用在工件非常轻的工况下。

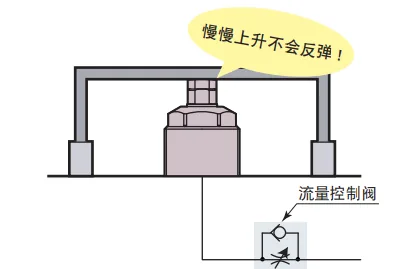

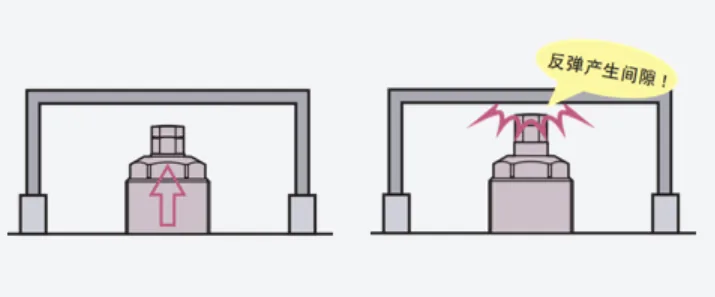

注意：必须配合流量控制阀，控制上升速度，避免接触工件时反弹产生间隙。
局限：结构相对复杂，系统依赖液压/气压供给，对流量控制要求更高。
- 增加调节支撑缸的调速阀，减缓升起速度，控制在0.5-1秒之间。让缸体平稳贴合工件；
- 测试时观察是否有回弹迹象（如贴合后支撑杆轻微回落）
测试时观察是否有回弹迹象（如贴合后支撑杆轻微回落）
三、如何选择
启致给客户的实用选型依据，就是下面这几条：
- 工件重量 < 支撑器总弹簧力 → ❌ 不适合弹簧升起型，需选用油压升起型；
- 工件重量 > 支撑器总弹簧力 → ✅ 弹簧升起型可用，支撑杆能随工件下压到位。
常用支撑缸的弹簧力（普通弹簧下，以进口支撑缸参数为参考）
M26支撑缸：2.8N
M30支撑缸：3.6N
M36支撑缸：4.7N
M45支撑缸：5.8N
- 如果工件放置时容易与支撑柱塞杆发生干涉 → 推荐油压升起型（初始状态收回，不影响工件放置）；
- 如果工件放置工况简单、无干涉风险 → 弹簧升起型也能满足。
- 油压升起型必须加装节流阀，控制上升速度，避免顶到工件时反弹；
- 弹簧升起型结构简单，不需额外调节。
- 轻工件 / 放置容易干涉 / 适应更多场合
→ 选油压升起型
- 重工件 /之前出现过反弹的问题 / 工况简单
→ 选弹簧升起型
浮动支撑缸看似小巧，却是夹具系统中决定精度与效率的关键环节。选型是否正确、动作是否平稳，直接关系到工件能否稳定加工。
一套好的液压夹具，既要设计合理，也要配合合适的支撑缸，才能真正实现“稳、准、快”。
