在轴类、圆柱类以及以中心面作为加工基准的零件上，真正困难的不是“把工件夹紧”，而是每次装夹后中心能不能稳定回到同一个位置。启致供的对心台钳用内部斜楔块机构实现自动对心，把定位和夹紧合成一个动作——本文讲 FVA / FVD 两系列的差别和选型判据。
在轴类、圆柱类以及以中心面作为加工基准的零件加工中，真正困难的往往不是“把工件夹紧”，而是每一次装夹后，工件中心能不能稳定回到同一个位置。
启致 ZEEZ FVA / FVD 系列斜楔块机构对心台钳，通过内部斜楔块驱动左右两侧滑块同步运动，将定心与夹紧集成在一个元件中，X轴方向重复定位精度可达 ±0.01 mm，适合精密加工及自动化夹具应用。
一、斜楔块机构如何实现自动对心？

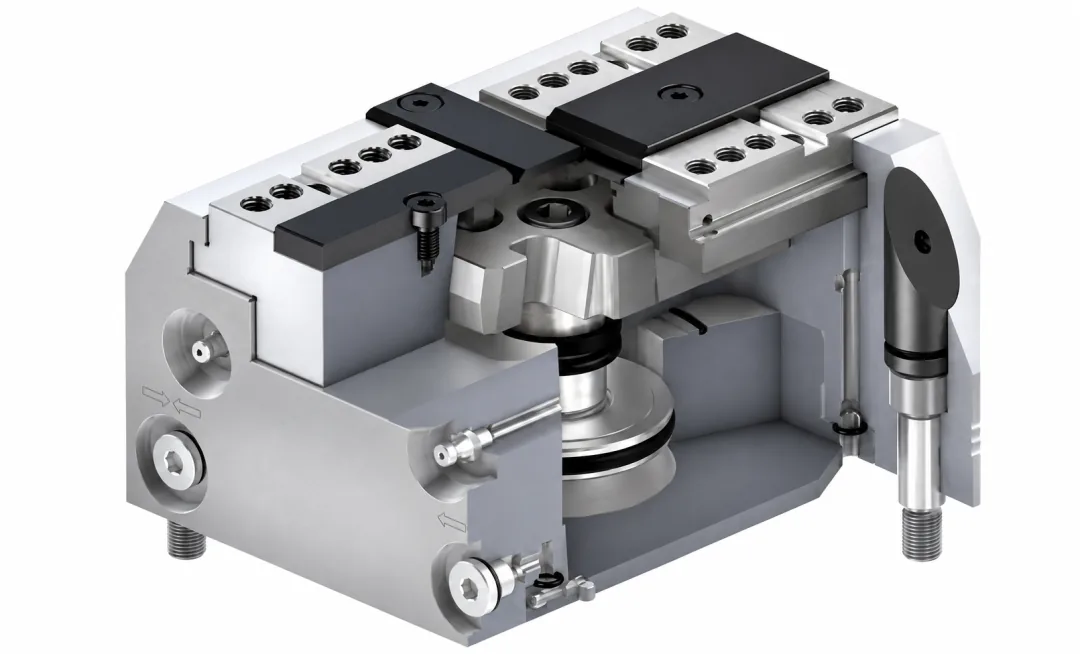

这类对心台钳的核心，启致一直强调在内部斜楔块机构上。
这类对心台钳的核心，在于内部斜楔块机构。

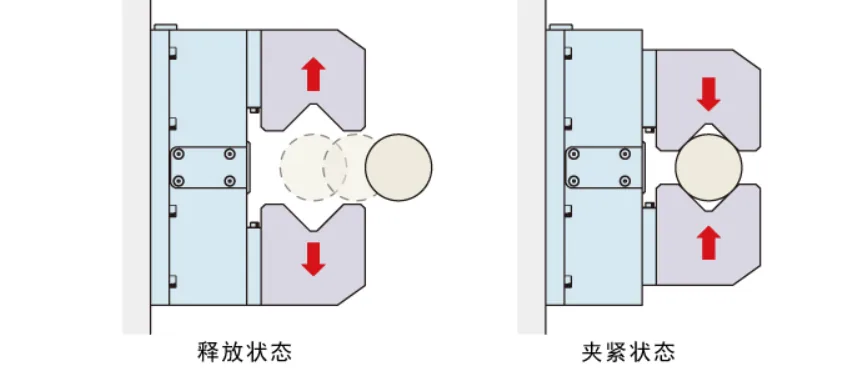

夹紧时，夹紧油口供油，内部斜楔块向下运动，将纵向液压动作转换为左右两侧滑块的横向运动，两侧卡爪同步向中心靠拢。
释放时，释放油口供油，斜楔块向上运动，两侧滑块同步向外打开。
与传统“固定一侧、另一侧推动工件”的夹紧方式相比，对心台钳是左右两侧同时向工件中心运动。对于轴类、圆柱类及具有对称基准的零件，可以在完成夹紧的同时建立中心位置，减少额外定位机构。

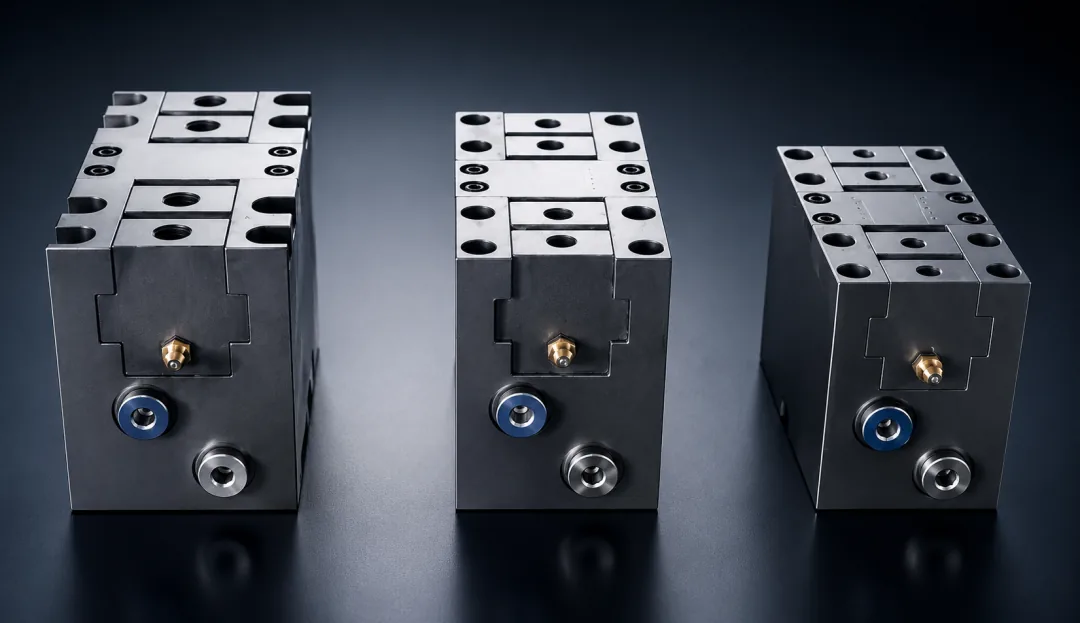

二、FVA：紧凑型高精度对心方案
启致把 FVA 定位在小型工件、空间紧凑、高精度对心的场合：
启致ZEEZ FVA系列包括：
三个规格单边滑块行程均为 5 mm，最高使用压力 7 MPa。
在供给压力7 MPa、夹紧点高度15 mm时，两侧合计夹紧力分别约为：
| 型号 | 单边行程 | 夹紧力 |
|---|---|---|
| FVA0400 | 5 mm | 5.2 kN |
| FVA0630 | 5 mm | 8.6 kN |
| FVA1000 | 5 mm | 14.0 kN |
因此，FVA比较适合安装空间紧凑、中小型工件以及高重复定位精度的夹具设计。

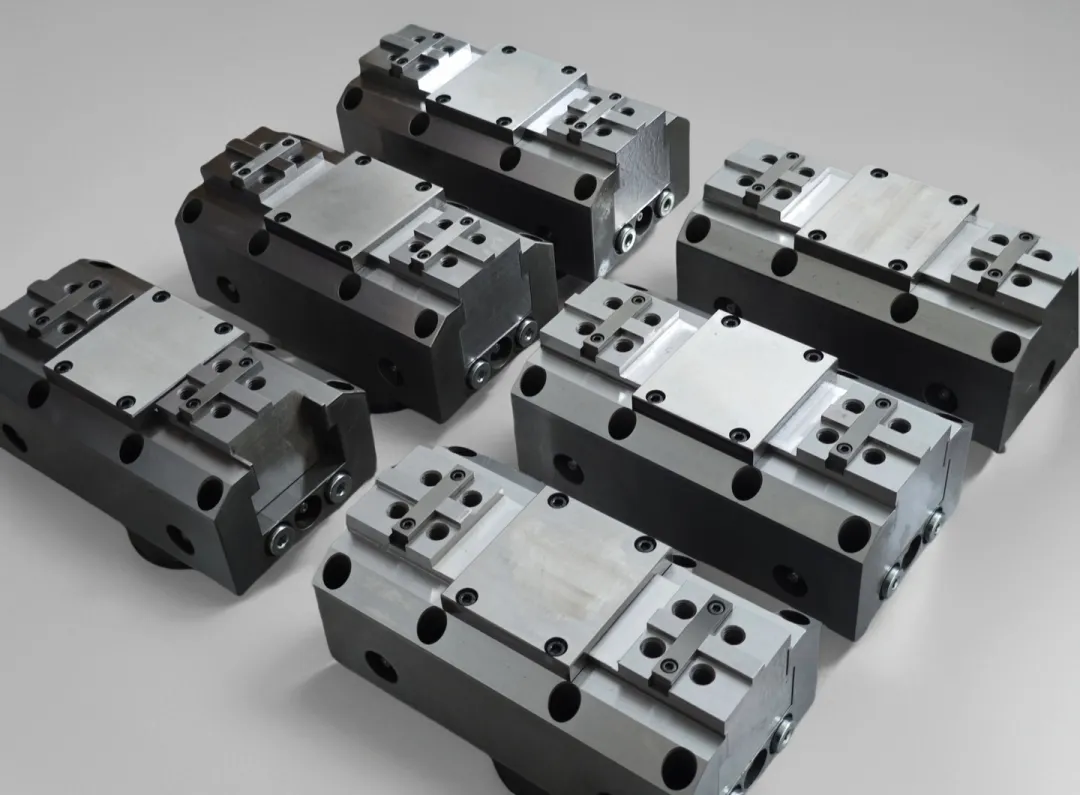

三、FVD / FVD-L：更大的夹紧力与开口范围
尺寸更大、切削负载更高的工件，启致会转到 FVD / FVD-L：
对于尺寸更大、切削负载更高的工件，可以选择：
标准规格单边行程分别为：
如果自动上下料时需要更大的卡爪打开空间，还可以选择 FVD-L加长行程型，对应单边行程达到：
标准型号在7 MPa、夹紧点高度15 mm条件下，两侧合计夹紧力分别可达到约：
从小型精密夹持到较高负载加工，可以根据工件大小、夹紧力以及所需开口量选择不同规格。

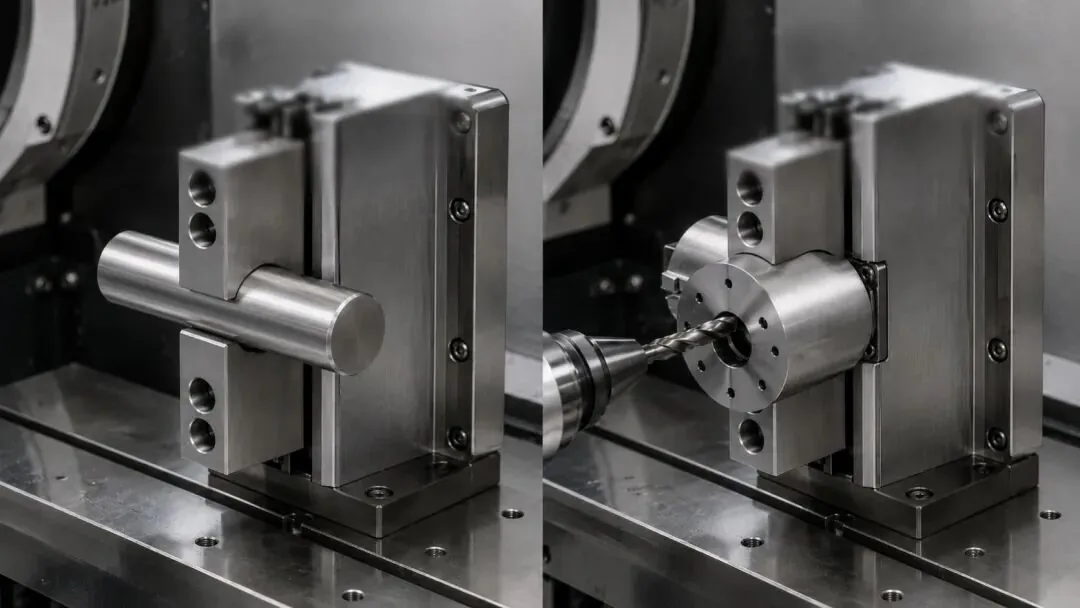

四、为什么斜楔块对心台钳适合自动化夹具？
启致精密在自动化夹具上优先用它的主要理由，是定位与夹紧一体化。
首先是定位与夹紧一体化。
工件放入后，两侧卡爪同步向中心运动，不需要完全依赖单侧固定基准去“推正”工件，对于机器人自动上下料以及批量加工更加方便。
其次是卡爪设计自由度比较高。
用户可以根据工件外形自行设计卡爪，例如V型卡爪、圆弧卡爪或针对异形零件设计专用夹持面。卡爪安装部主要通过螺栓孔和键槽进行连接，加工相对简单。
另外，FVA / FVD在防尘方面也做了充分的设计。机床内部长期存在切屑、粉尘和切削液，对滑动机构的可靠性影响很大，因此对心台钳除了精度和夹紧力之外，内部机构的防护能力同样值得关注。
五、选型不能只看型号上的夹紧力
启致选型时最常纠正的一个习惯是：只看型号上的最大夹紧力。
很多工程师选夹紧元件时容易只关注“最大夹紧力”，但对心台钳实际使用时，还必须考虑一个非常重要的参数：

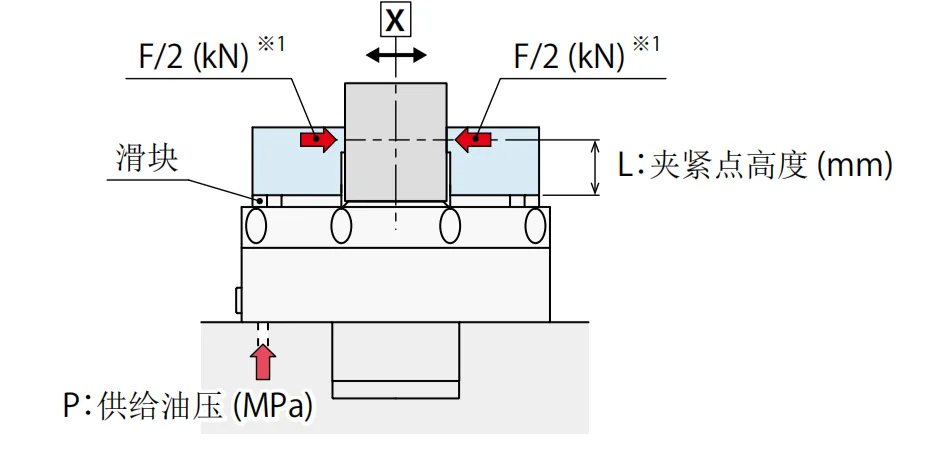

卡爪做得越高，夹紧点距离滑块越远，实际可使用夹紧力也会发生变化。因此设计较高卡爪时，应根据实际供给压力P和夹紧点高度L重新校核夹紧力。
同时，如果负载方向与滑块运动方向一致，还需要按照单侧夹紧力F/2进行设计校核。
六、两个容易忽略的设计细节
启致精密在设计交底时会专门提这两条细节，第一条就是不要把行程全部用完。
实际设计时建议至少保留 1 mm以上行程余量。
工件本身存在尺寸公差，如果按照理论尺寸把卡爪行程全部吃满，实际生产中很容易出现机构顶死或者夹紧不到位。
滑块全行程动作时间建议以 1～2秒 为基准进行调整。
合理控制液压流量，可以减少机构高速撞击，对长期重复运行的稳定性和寿命更有利。
七、FVA和FVD怎么选？
启致给客户的选型判据很简单：
如果是小型工件、空间紧凑、高精度定位，优先考虑FVA系列。
如果工件更大、切削负载较高，需要更大的夹紧力，可以考虑FVD系列。
如果除了夹紧力以外，还需要给机器人上下料、异形工件装卸预留更大的开口空间，可以进一步选择FVD-L加长行程型。
斜楔块机构对心台钳真正的价值，并不是简单地做到“两个卡爪一起动”。
而是通过一个紧凑的夹紧元件，把对心、定位和夹紧三个需求尽可能整合到一起。
对于自动化液压夹具来说，结构越简单、动作关系越明确、重复定位越稳定，后期调试和批量生产通常也会更加省心。
需要选型支持
如果你手上已经有工件图和夹紧位置，把图纸发给我们，启致精密可以帮你把缸选对、把力算准，并给出压板形式和排布建议。
