支撑缸选型选错，后面全是麻烦：工件支撑不稳、加工变形、重复精度差——所以启致把它归纳成三件事：升起方式、驱动方式、安装方式。这三项定下来，型号基本就锁定了，剩下的是中空、检测、双动这些特殊功能的取舍。本文就按这个顺序拆开讲。
一、按动作方式分类
支撑缸的升起方式是选型时的重要考虑因素。启致精密在给客户确认这一项时只问两句：工件多重、怎么放上去。按工件重量和放置方式的不同，支撑缸分为弹簧升起型和油压（气压）升起型两种；选对升起方式，才能保证支撑稳定性和支撑精度。
- 原理

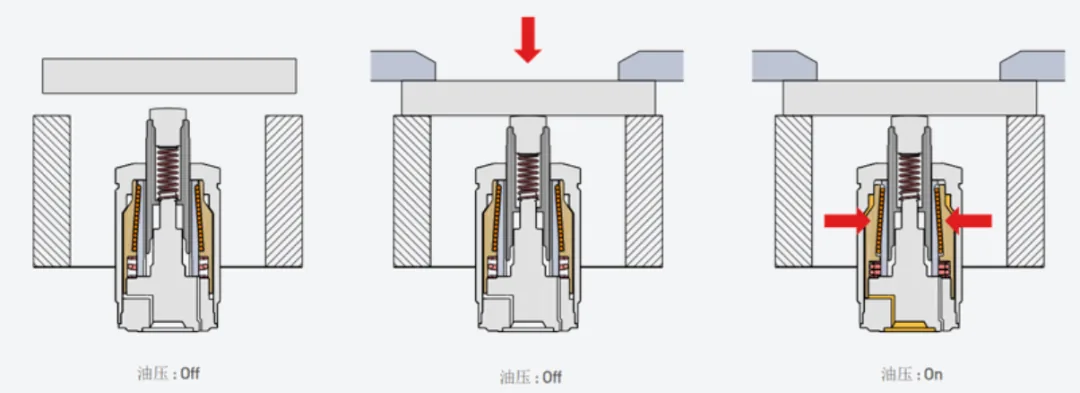

- 通过内置的弹簧推动柱塞杆上升，工件放置后柱塞杆下压并供油锁紧。
- 适用场景
- 适合较轻负载的工件，尤其是那些放置简单、干涉小的工件。
- 局限性
- 对工件放置和操作方式有一定要求，避免柱塞杆干涉。
- 原理
- 通过液压或气压驱动柱塞杆上升，与工件接触后进行锁紧，支撑稳定。
- 适用场景
- 能适应各种工件放置方式，灵活性高。
- 局限性

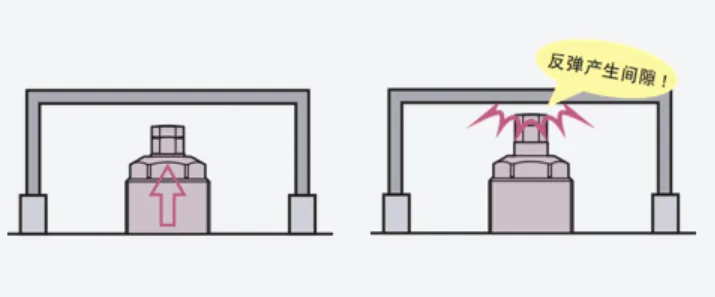

- 在动作过快的情况，可能会产生反弹，需要流量控制阀来防止反弹现象。
二、按驱动原理分类
启致按驱动源把支撑缸分成气动、油压、高压三类，判据只有两条：需要的支撑力多大，以及现场有没有高压站。

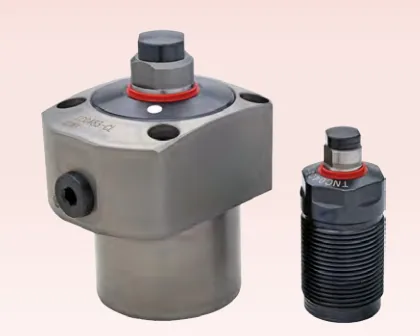

支撑缸的驱动方式直接影响其承载能力和适用环境。根据不同的工作需求，支撑缸可分为气动支撑缸、油压支撑缸和高压支撑缸。
- 特点

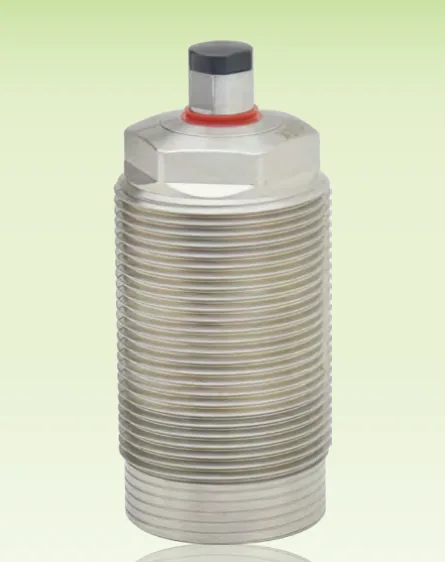

- 使用压缩空气作为驱动力，适用于快速循环和轻负载的应用。
- 适用场景
- 适合负载较轻、要求快速动作和较高自动化的场合。
- 优点
- 安装方便，占用空间小；仅需气源就可以实现浮动支撑工作。
- 局限性
- 支撑力较小，适用于较轻的工件。
- 特点
- 通过液压油提供驱动力，能够支撑较重的工件并提供高精度的定位。
- 适用场景
- 适用于重负载、高精度要求的工况，如大型加工设备和精密加工。
- 优点
- 相比较高压支撑缸，适用范围更广，可调节油压来适应不同支撑需求。
- 局限性
- 需要液压站支持。
- 特点

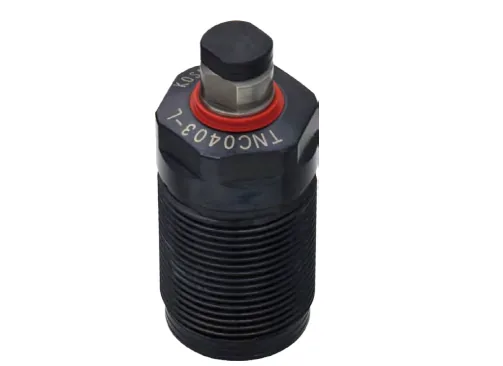

- 适用于7-35MPa压力范围，提供比普通油压支撑缸更强的支撑力。
- 适用场景
- 适合高负载、高压环境，特别是需要承受极限工作负荷的场合。
- 优点
- 提供更强的支撑力，在同等体型下承载能力更高。
- 局限性
- 需要高压液压站支持。
三、按安装方式分类
启致精密在排布阶段就会把这一项定下来，因为它直接决定夹具板上要不要做油缸座：支撑缸分为法兰式和螺纹式。
支撑缸的安装方式也会影响其应用，主要分为法兰式支撑缸和螺纹式支撑缸，它们在支撑力、稳定性和安装方式上有所不同。
- 特点

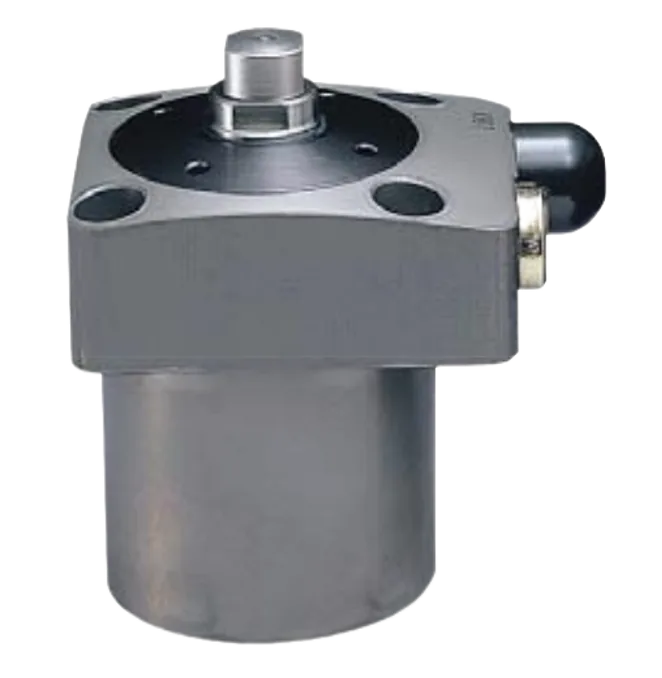

- 法兰式支撑缸通常具有较大的外形和支撑力，适用于需要高稳定性的应用。
- 优点
- 提供更大的支撑力，适用于重负载工件；自带呼吸孔，无需额外在夹具上打孔，简化设计；外接管安装时不需要额外制作油缸座，降低成本。
- 适用场景
- 适合大型工件或重负载的支撑，特别是需要高稳定性和高精度的加工环境。
- 特点
- 螺纹式支撑缸安装紧凑，适合空间有限的环境。
- 优点
- 占用空间小，适合狭小空间，安装方便。
适用场景：适合普通的支撑环境。
四、按特殊功能分类
启致精密在标准型号之外常配这五类特殊功能：中空、检测、双动、长行程、吸盘式——分别对应刚性差、要安全联锁、要快节拍、行程大、薄板吸附这几类工况。
除了常规支撑缸外，一些特殊功能的支撑缸能够满足更复杂的工况要求。以下是几种常见的特殊功能支撑缸：
- 特点

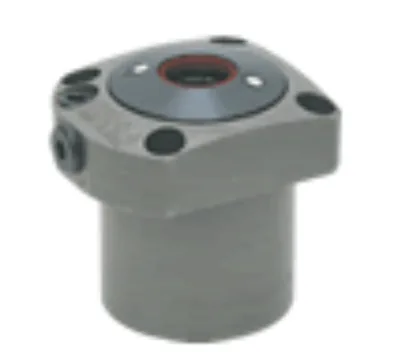

- 中空支撑缸设计具有中空结构，能够提供灵活的支撑行程调节。适合用于工件刚性较差或尺寸变化大的应用场合。
- 优点
- 行程自由调节，适应不同形状工件的支撑需求。
- 特点

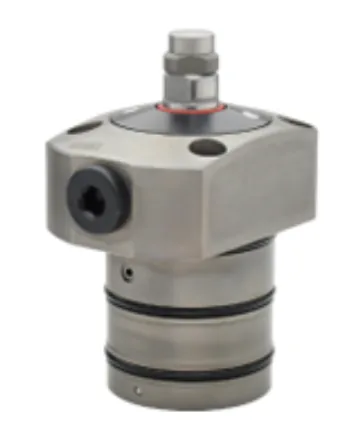

- 配合传感器，通过检测夹紧和释放状态，提供实时反馈，为动作状态确认提供反馈，检测效果需结合传感器与控制逻辑验证。
- 优点
- 适用于自动化生产线，可实现精确控制和安全联锁，确保支撑缸操作稳定。
- 特点

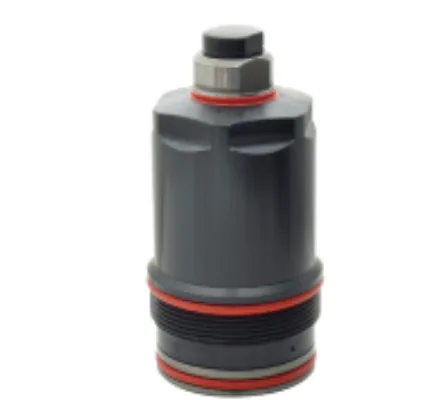

- 采用油压放松方式，避免背压影响，通过油压强制释放支撑力，动作更加稳定。
- 优点
- 放松动作迅速可靠，减少加工节拍，适合高频次操作。
- 特点

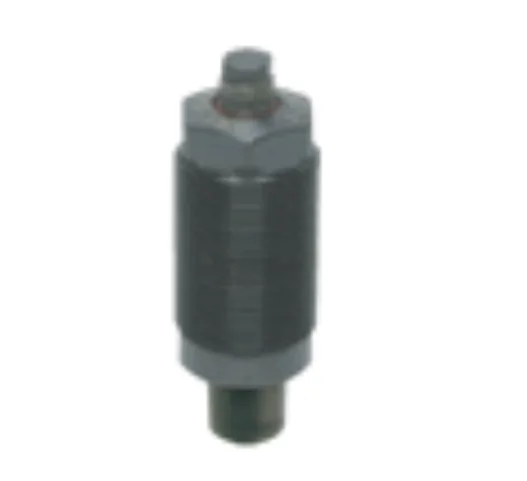

- 提供更长的活动行程，适应更大范围的支撑需求。
- 优点
- 适用于大型工件或加工精度要求较高的场合，确保工件稳定。
- 特点

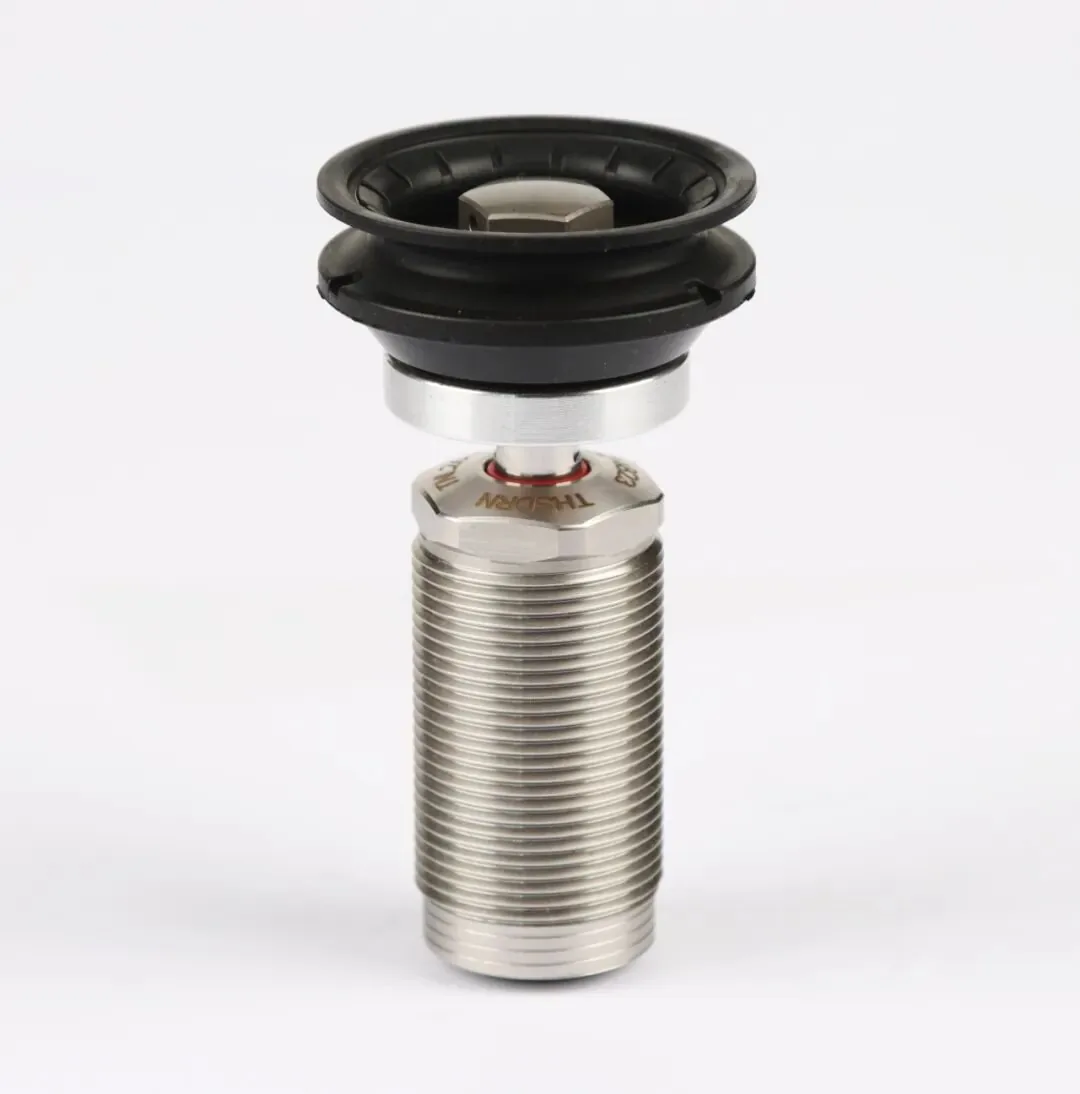

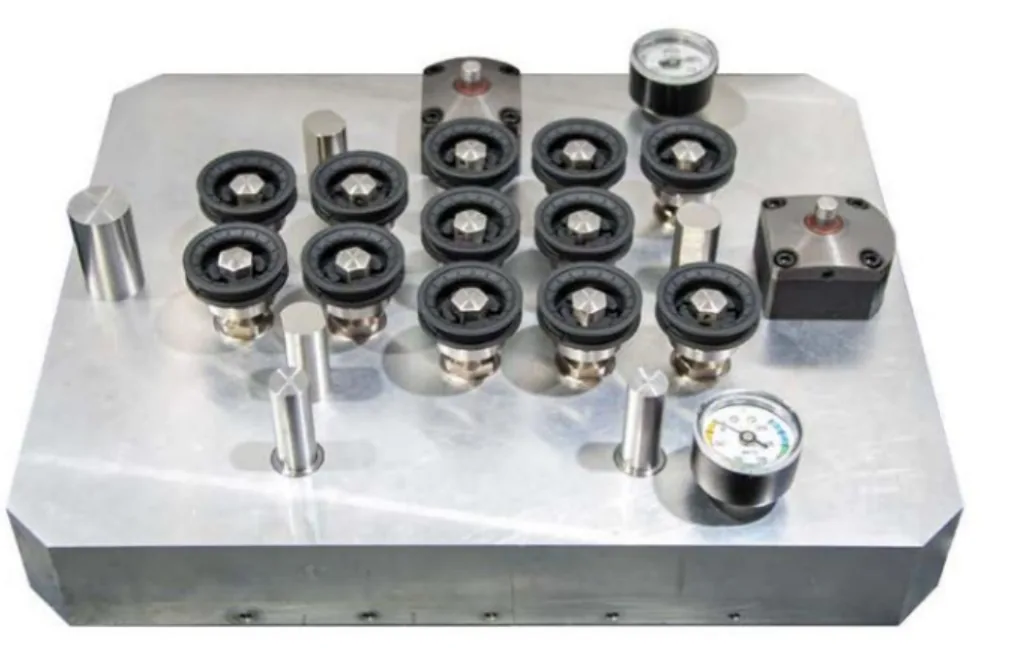

- 通过负压站生成负压对薄板工件进行吸附，防止工件上浮。
- 优点
- 适用于薄板、轻质工件，有助于改善加工精度和工件稳定性。
总结
合理选择支撑缸有助于改善加工稳定性和生产效率，实际效果需结合工况验证。通过了解支撑缸的不同分类和特点，您可以根据工件的负载、放置方式、工作环境以及自动化要求，选择适合的支撑缸。正确的选型将有助于优化生产工艺、提升工件稳定性、减少故障率，从而提高整体生产效能。
浮动支撑缸看似小巧，却是夹具系统中决定精度与效率的关键环节。选型是否正确、动作是否平稳，直接关系到工件能否稳定加工。
一套好的液压夹具，既要设计合理，也要配合合适的支撑缸，才能真正实现“稳、准、快”。
如果你的车间正被支撑缸问题困扰，或是需要更精准的配件服务，不妨和我们取得联系，一起探讨更合适的解决思路：
- 全套标准配件电子目录
- 各品牌夹具油缸三维数模
- 针对工件和加工需求的选型建议
- 部分绝版型号的替代方案
- 进口产品国产化替代方案同价位高质量升级方案
需要选型支持
如果你手上已经有工件图和夹紧位置，把图纸发给我们，启致精密可以帮你把缸选对、把力算准，并给出压板形式和排布建议。
