搞懂液压与气动！非标自动化与夹具工程师必备的「流体传动」速成指南

液压还是气动？启致精密在项目里的一句判据是：看需要的输出力和现场条件，而不是哪个更高级。这份万字指南是启致给内部新人整理的入门材料，从压力与流量讲到各类阀，再落到夹具选型。

做非标自动化、机加工夹具，几乎绕不开两个词：液压和气动。

自动化设备上常见气缸推料、挡料、搬运；CNC夹具上又经常能看到转角油缸、杠杆油缸、薄型油缸、浮动支撑缸。

在启致精密日常接触的夹具项目中，也经常会遇到类似问题：元件大家好像都认识，但真到了自己设计系统、选择油缸气缸、分析原理图的时候，又不知道应该从哪里开始。

实际上，液压与气动没有想象中那么复杂。

如果只是为了完成非标自动化和夹具设计，先记住一句话：

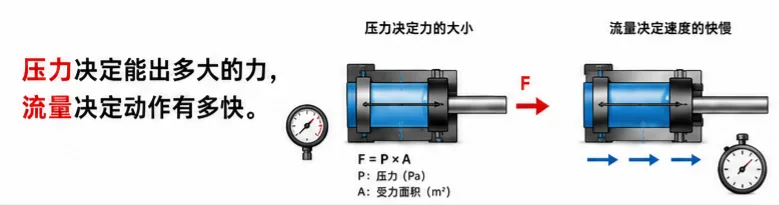

压力决定能出多大的力，流量决定动作有多快，阀决定怎么动，执行元件负责真正干活。

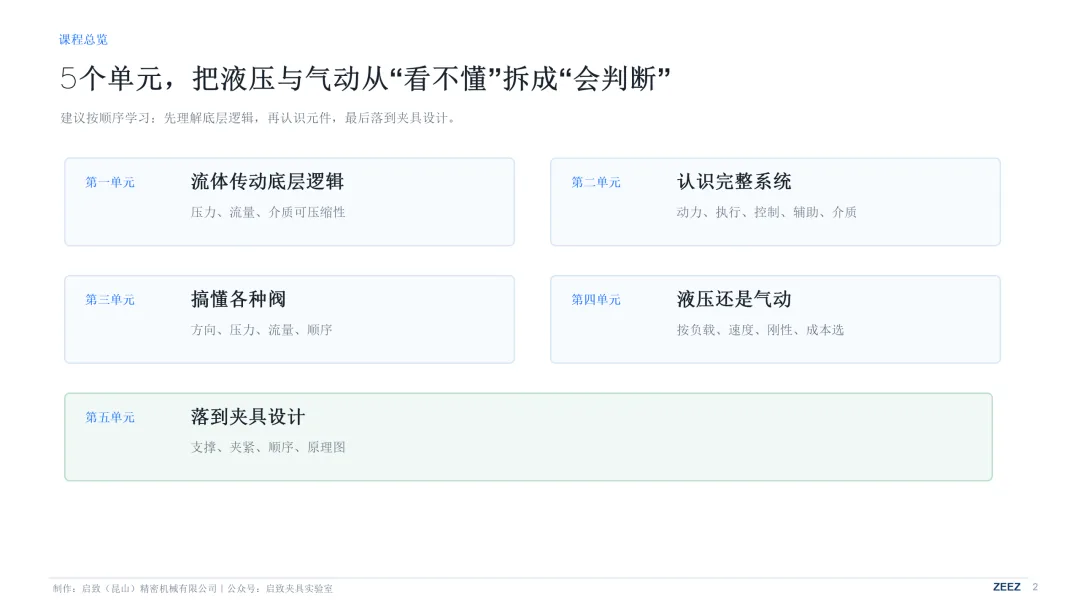

围绕这句话展开，基本就能建立液压与气动最重要的知识框架。

第一单元｜先搞懂流体传动的底层逻辑

启致给内部新人做内训时，这一单元永远排在第一课。

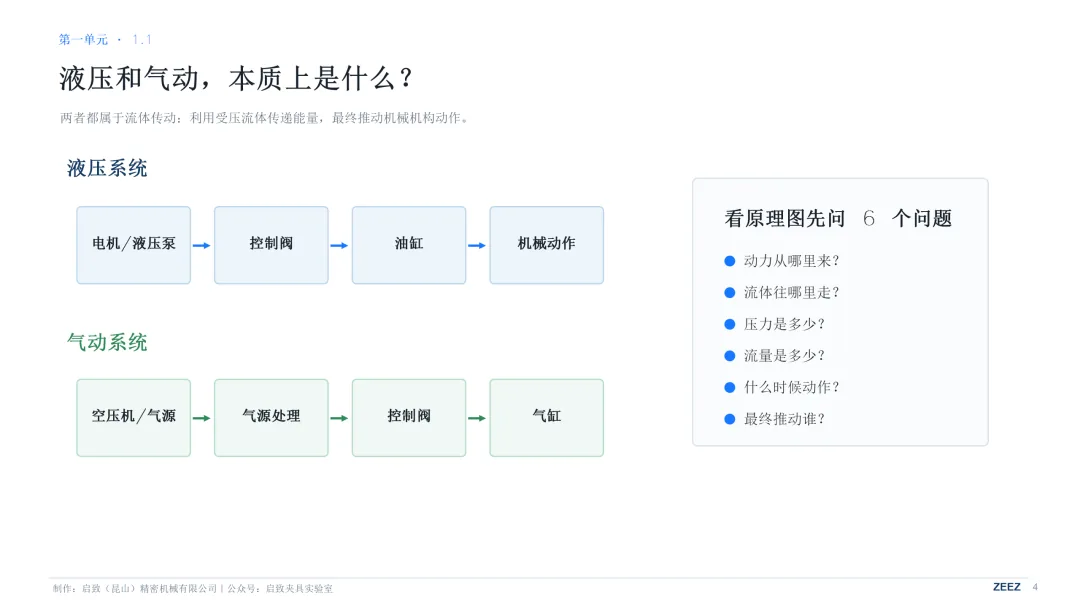

1.1 液压和气动，本质上是什么？

液压和气动都属于流体传动。简单理解，就是利用具有一定压力的液体或者气体，把能量从一个位置传递到另一个位置，最终推动机械机构动作。

两者最大的区别首先是工作介质：

• 液压主要使用液压油；
• 气动主要使用压缩空气。

最简单的一套液压系统，可以理解成：

气动系统则可以理解成：

空压机/工厂气源 → 气源处理 → 控制阀 → 气缸 → 机械动作

所以无论一张液压原理图画得多复杂，本质上都在回答几个问题：动力从哪里来？流体往哪里走？压力是多少？流量是多少？什么时候动作？最终推动哪个机构？

启致精密在给客户分析夹具油路时，也通常先从这几个最基础的问题入手，而不是一开始就盯着某一个阀或者某一个油缸。

先把整个系统的逻辑理顺，再去看具体元件，会容易很多。

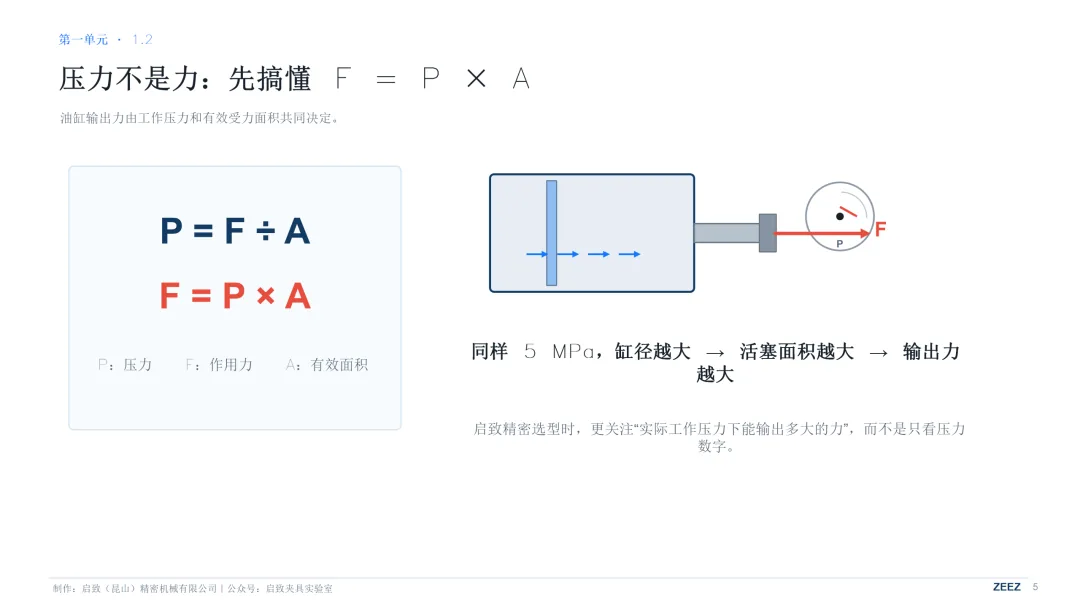

1.2 压力到底是什么？

这是理解液压与气动最重要的概念之一。

很多刚入门的人容易把压力和力混在一起，实际上两者并不是一回事。

基本关系是：

反过来也可以写成：

其中：P代表压力，F代表作用力，A代表受力面积。

这意味着一个油缸到底能够产生多大的推力，不仅取决于系统压力，也取决于活塞的有效面积。

例如两个油缸同时使用5 MPa压力，如果一个缸径小、一个缸径大，那么后者因为活塞面积更大，能够产生的推力自然也更大。

所以工程现场只问一句：

“这个油缸压力是多少？”

其实是不够的。

启致精密在做油缸选型时，更关注的是：

这个油缸在实际工作压力下，究竟可以输出多大的力？

对于夹具设计而言，最终真正有意义的是夹紧力，而不是单独一个压力数字。

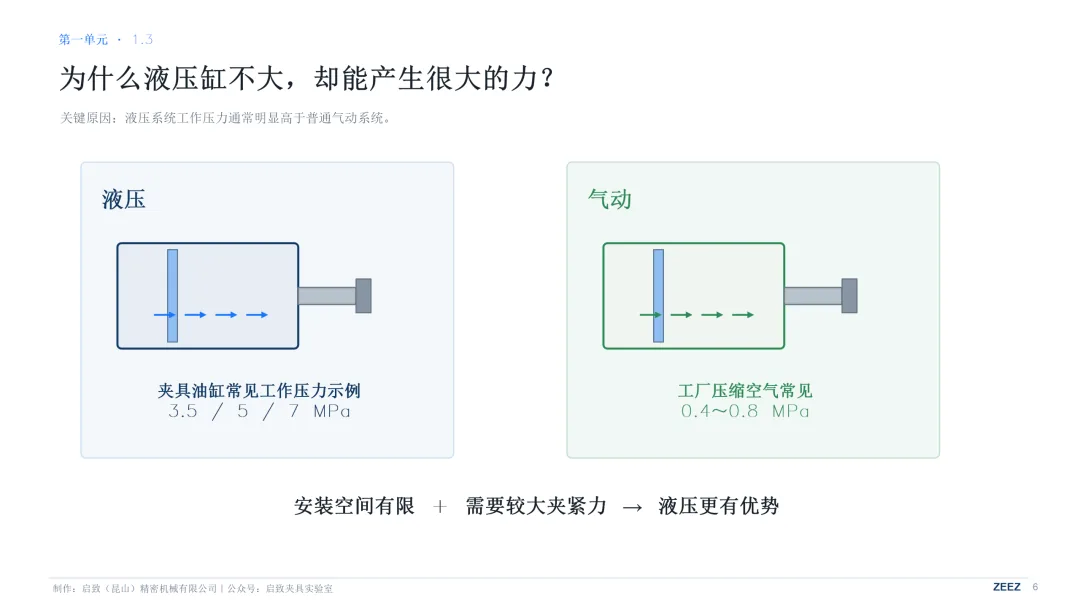

1.3 为什么液压缸看起来不大，却能产生很大的力？

原因就在于：液压系统的工作压力通常明显高于普通气动系统。

工厂压缩空气常见使用压力大约在 0.4～0.8 MPa 附近；而工业液压系统根据应用不同，可以达到数MPa甚至几十MPa。

在夹具油缸领域，很多标准产品常见工作压力会集中在 3.5 MPa、5 MPa、7 MPa 等范围。当然，不同品牌、不同结构和不同系列的额定压力并不相同，实际设计仍然要按照具体产品参数选择。

由于：

压力越高，相同活塞面积能够产生的力就越大。

这就是为什么一个体积并不大的液压缸，可以产生几千牛甚至更大的推力。如果换成气缸，为了获得相同输出力，往往需要明显更大的缸径。

因此在安装空间有限，但又需要较大夹紧力的场合，液压往往很有优势。

这也是启致精密在很多机加工夹具方案中更倾向采用液压夹紧的原因之一：不是单纯追求高压力，而是在有限空间里获得更合适的输出能力。

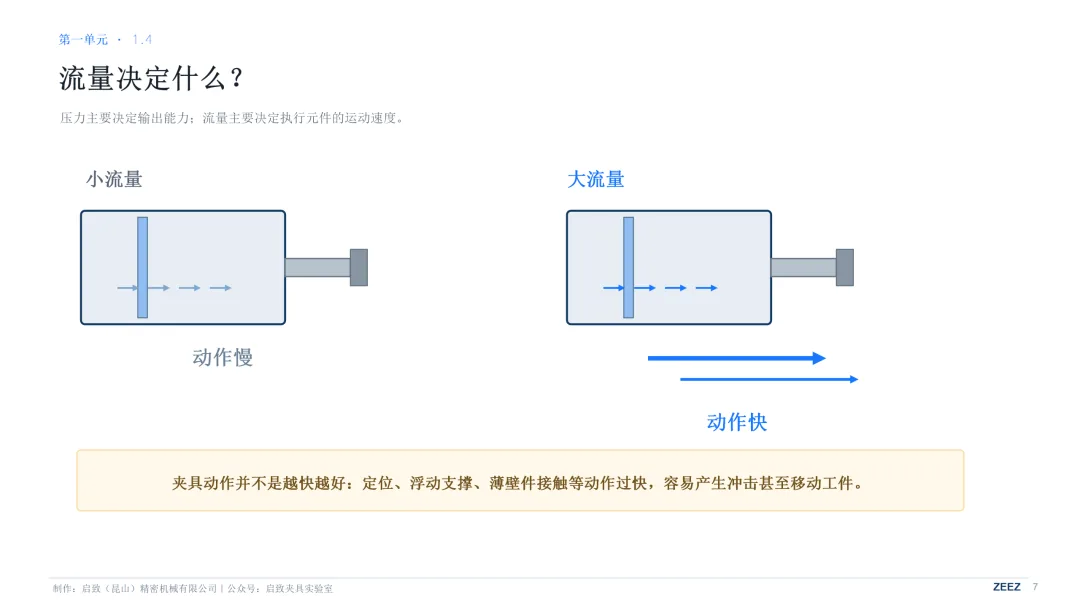

1.4 流量决定什么？

理解完压力，还要理解第二个最重要的参数：流量。

如果说压力主要决定输出能力，那么流量主要决定执行元件的运动速度。

例如一个油缸动作特别慢，很多人第一反应可能是：“是不是系统压力太低？”

其实未必。

如果油缸推动负载所需要的压力已经足够，提高压力并不能明显让它变快。真正影响速度的，很可能是进入油缸的流量不够。

反过来也是一样。如果一个很小的油缸连接到流量很大的液压站上，又没有进行合理的流量控制，油缸可能会突然快速动作。

对于普通推料来说，快一点可能问题不大；但是对夹具而言，很多动作并不是越快越好，尤其是：

• 定位；
• 浮动支撑；
• 薄壁件接触；
• 压紧工件。

如果动作过快，很容易产生机械冲击，甚至导致工件移动。

所以一定要记住：

压力管力量，流量管速度。

这也是启致精密在处理“油缸动作慢”“支撑缸升得太快”一类问题时，首先区分的两个方向。

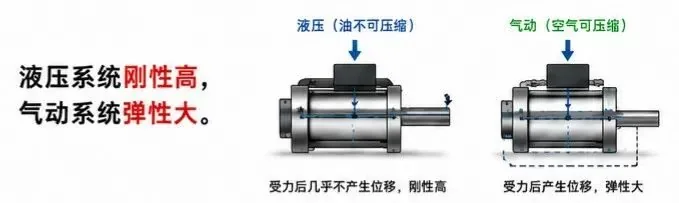

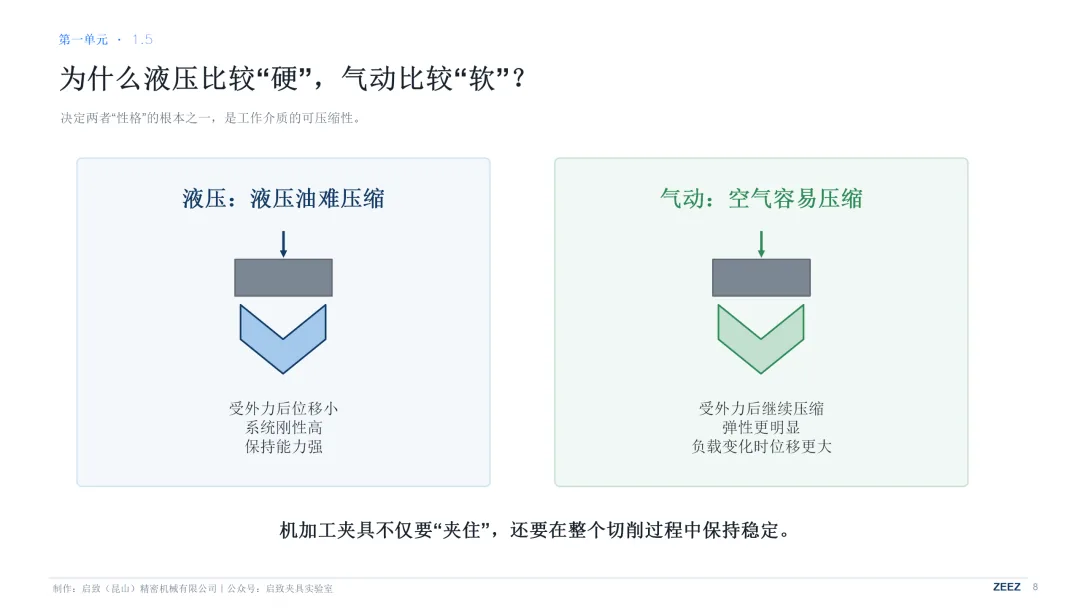

1.5 为什么液压比较“硬”，气动比较“软”？

液压与气动最大的根本差别，不只是工作压力不同，更重要的是工作介质的可压缩性不同。

液压油很难被压缩，工程应用中通常可以近似理解为不可压缩介质，因此液压系统在执行元件受到外部负载时，整体刚性比较高。

空气则完全不同。空气具有明显的可压缩性，当气缸受到外部负载变化时，缸内空气仍然可以继续被压缩。从机械感觉上看，就像中间隔着一个具有一定弹性的“空气弹簧”。

所以通常来说：

• 液压刚性更高、保持能力更强、受负载变化影响相对小；
• 气动动作更轻快，但整体弹性更明显。

这也是为什么自动化搬运、推料非常喜欢使用气动，而机加工夹具，尤其是重切削夹具，往往更倾向液压。

因为加工过程中刀具一直在给工件施加变化的切削力。夹具不仅要完成一次“夹住”的动作，还必须在整个加工过程中保持稳定。

第二单元｜认识一套完整的液压与气动系统

启致给客户讲方案时，习惯把一套系统按五大部分拆开讲。

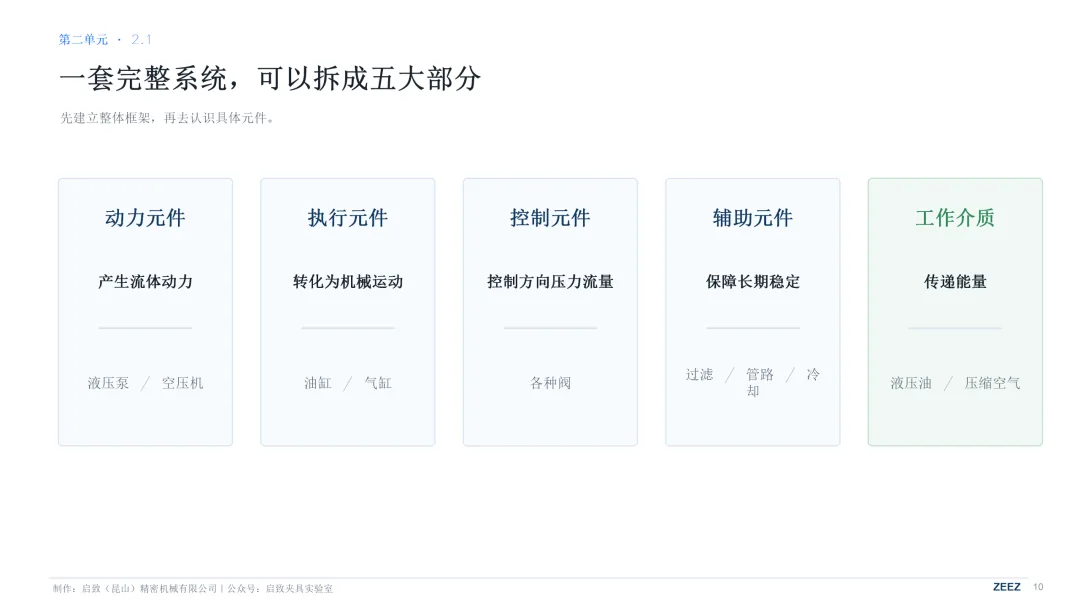

2.1 一套系统可以分成五大部分

不管是液压还是气动，一套完整系统基本都可以拆成五部分：

• 动力元件产生流体动力；
• 执行元件把流体能量转化为机械运动；
• 控制元件控制压力、流量和方向；
• 辅助元件保证系统稳定运行；
• 工作介质液压油或压缩空气。

启致精密在帮助客户分析油路时，也习惯按照这五类去拆解整个系统。这样看原理图时，不容易被大量符号带乱。

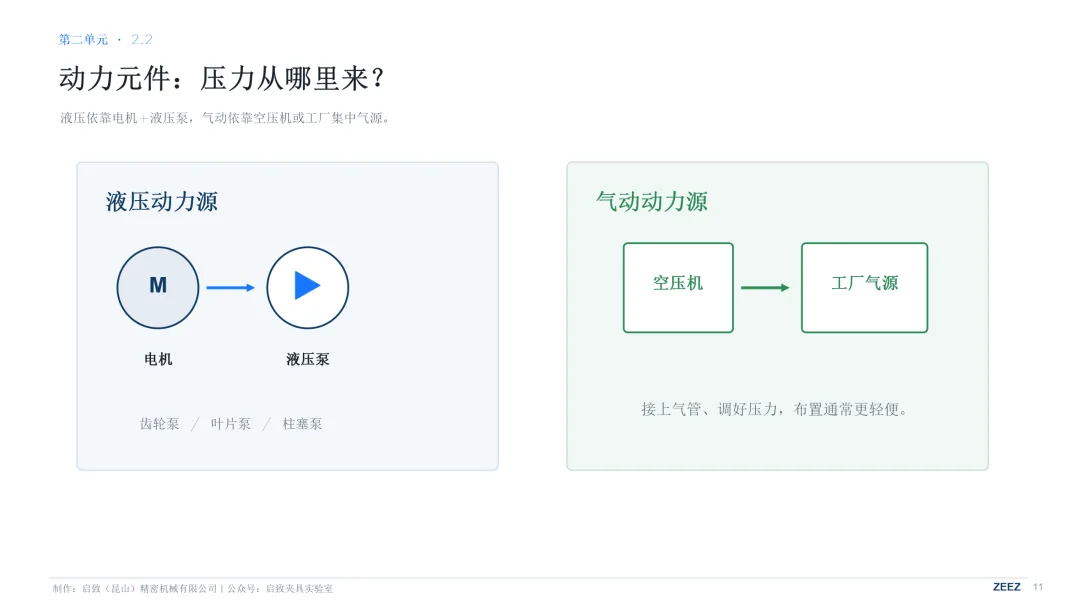

2.2 动力元件：压力从哪里来？

液压系统中，最典型的动力来源就是：

电机负责提供机械动力，液压泵则将机械能转化为液压油的流体动力。

常见液压泵包括：

• 齿轮泵；
• 叶片泵；
• 柱塞泵。

不同泵适合不同的压力、流量、噪音、成本和控制要求。

气动系统中的动力源则主要是空气压缩机。很多工厂会建立统一的压缩空气系统，设备直接接入工厂集中气源。

所以很多自动化设备上使用气动非常方便：接上气管、调好压力，就可以开始使用。

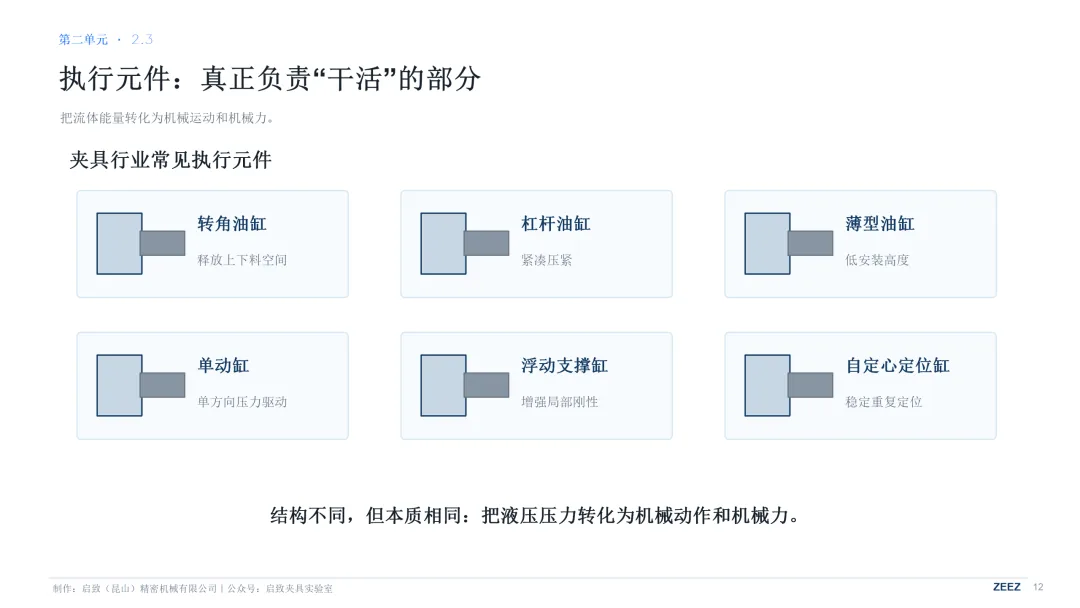

2.3 执行元件：真正负责干活的部分

动力产生以后，最终还要转化成机械运动，这个任务由执行元件完成。

常见执行元件包括：

• 直线运动液压缸、气缸；
• 旋转运动液压马达、气动马达。

而在启致精密日常接触的液压夹具项目中，更常见的是各种特殊结构油缸：

• 转角油缸先升起、旋转，再压紧工件，可以释放上下料空间；
• 杠杆油缸通过杠杆压板完成夹紧，结构紧凑，在机加工夹具中非常常见；
• 薄型油缸安装高度低，适合空间受限的直线推拉或压紧动作；
• 单动缸依靠液压完成一个方向动作，另一个方向通常依靠弹簧复位；
• 浮动支撑缸先让柱塞轻柔接触工件，再锁紧形成刚性支撑，用于增强薄弱区域的加工刚性；
• 自定心定位缸用于特定定位和定心应用，帮助工件建立稳定、重复的定位基准。

这些产品看起来结构不同，但从液压系统角度来说，本质仍然是在：把液压压力转化成机械动作和机械力。

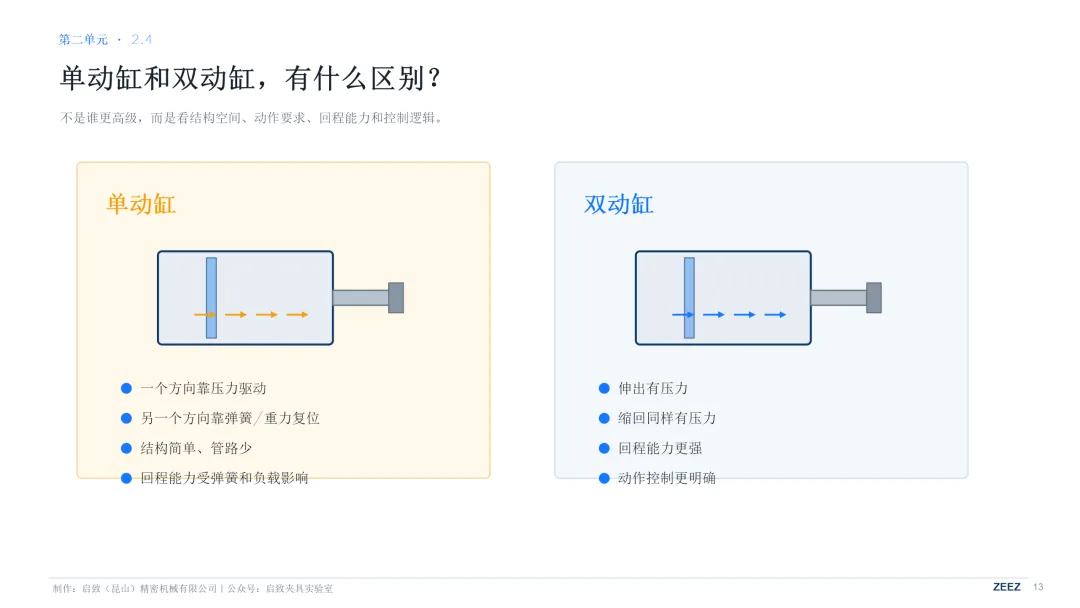

2.4 单动缸和双动缸有什么区别？

这是启致精密在产品选型中经常遇到的问题。

单动缸

单动缸只有一个方向依靠压力驱动，例如进油时伸出，失压后依靠弹簧缩回，也可能采用相反结构。

它的特点是：

• 结构相对简单；
• 控制管路少；
• 油口数量少；
• 复位能力会受到弹簧力、摩擦阻力和负载影响。

双动缸

双动缸两个方向都由压力介质驱动，也就是伸出有压力，缩回同样有压力。

因此它通常具备：

• 回程能力更强；
• 动作控制更明确；
• 对外部负载适应能力更好。

很多转角油缸、杠杆油缸以及普通液压缸，都可以采用双动形式。

到底选单动还是双动，并不存在绝对优劣，还是要看结构空间、动作要求、回程速度、控制逻辑和可靠性要求。

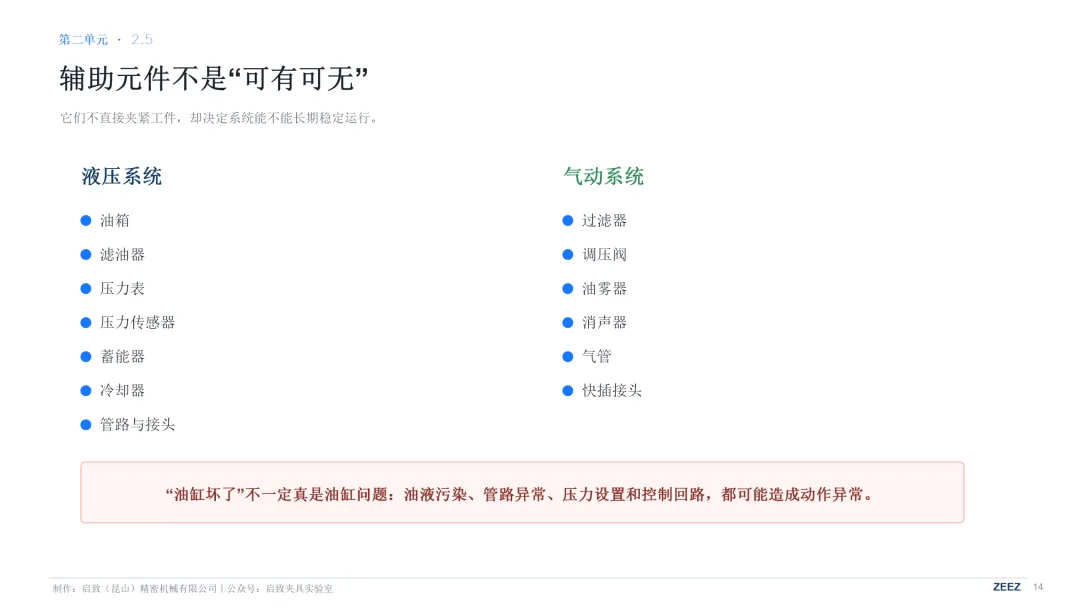

2.5 辅助元件并不是“可有可无”

一套液压系统除了泵、阀和油缸，还有很多看起来不起眼的元件，例如：油箱、滤油器、压力表、压力传感器、蓄能器、冷却器、高压软管、硬管和接头等。

气动系统也一样，会使用：过滤器、调压阀、油雾器、消声器、气管、快插接头等。

这些元件虽然不直接负责夹紧工件，却决定了一套系统能不能长期稳定运行。

例如液压油受到污染以后，细小颗粒进入阀芯和密封区域，就可能造成：

• 阀芯卡滞；
• 密封磨损；
• 内泄漏增加；
• 执行元件动作异常。

启致精密在实际售后和技术沟通中，经常遇到一些“油缸坏了”的问题，最后真正原因却不一定在油缸本身，而是油液污染、管路异常、压力设置或者控制回路。

所以真正成熟的液压系统设计，不只是让设备“今天能够动起来”，还要考虑：

半年以后、一年以后，它是不是依然能够稳定重复。

第三单元｜搞懂液压系统里的各种“阀”

启致精密在夹具报价和调试里最常被追问的就是阀，所以这一单元按功能逐类讲。

第一次看液压图，最让人头疼的往往不是油缸，而是各种阀。

其实不用一开始背几十种阀。绝大多数控制最终都围绕三件事情：

• 控制方向；
• 控制压力；
• 控制流量。

启致精密建议初学者先按照这三类理解，再去认识各种具体型号，比单纯死记符号有效得多。

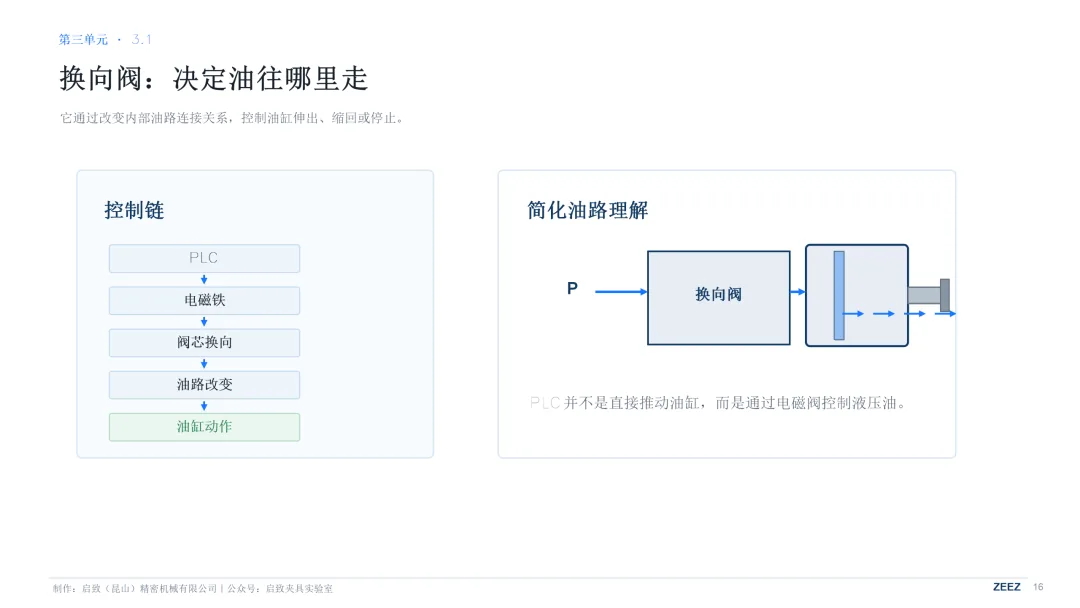

3.1 换向阀：决定油往哪里走

一个双动油缸想实现伸出和缩回，本质上就是让油液分别进入活塞两侧，这个任务主要由换向阀完成。

换向阀通过改变内部油路连接关系，控制油液进入不同管路。

在自动化设备中，最常见的是电磁换向阀：

PLC输出信号 → 电磁铁动作 → 阀芯换向 → 油路改变 → 油缸动作

所以PLC并不是直接推动油缸。PLC控制的是电磁阀，电磁阀再控制液压油，液压油最终推动油缸。

把这条逻辑弄明白以后，机、电、液三套系统之间的关系就清楚了。

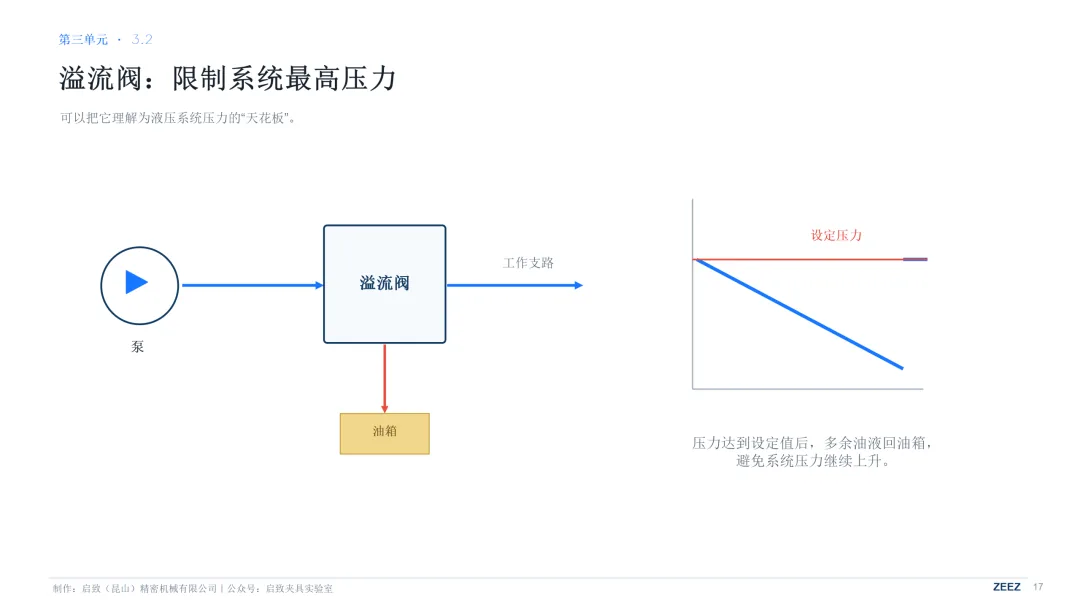

3.2 溢流阀：限制系统最高压力

液压泵开始工作以后，会不断向系统供油。

如果出口被完全堵住，同时又没有合理的压力保护，系统压力就可能继续升高。

因此液压系统通常需要设置溢流阀。

例如系统最高压力设定为5 MPa，当系统压力接近设定值以后，溢流阀开启，使多余的油液通过回油路返回油箱。

因此可以简单理解成：

溢流阀用于限制系统压力上限。

它不仅影响系统工作状态，也是重要的压力保护元件。

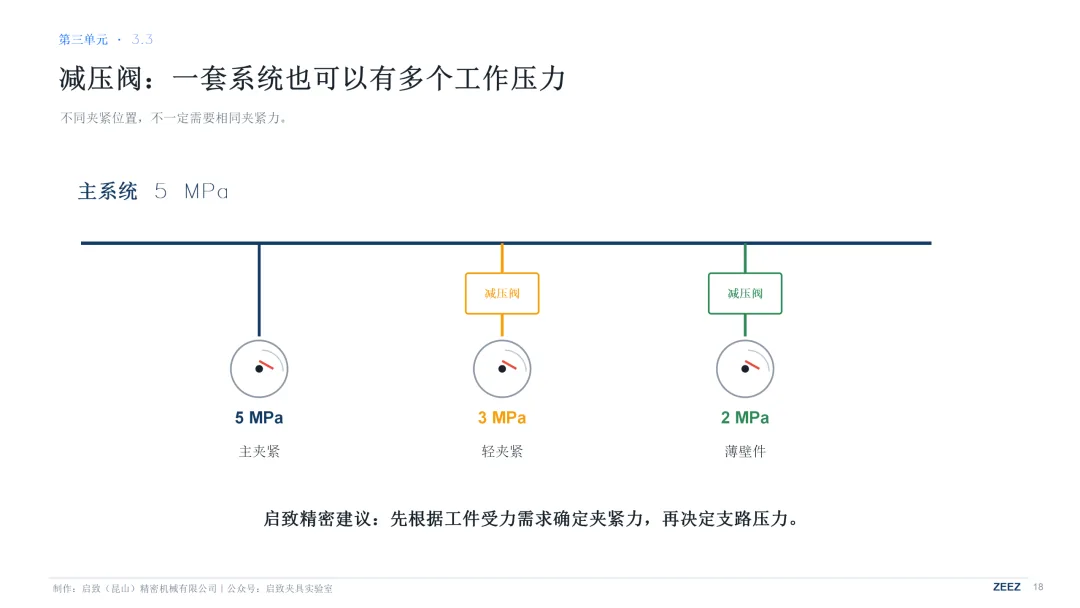

3.3 减压阀：一套系统为什么能有几个不同压力？

假设一套夹具的液压站工作压力是5 MPa，其中大部分油缸都需要5 MPa，但是有一个位置夹的是薄壁铝件，如果也使用5 MPa，夹紧力可能过大。

这时候没必要把整个液压站都降到2 MPa，而是可以在这个支路单独设置减压阀。

于是就可能形成：

• 主系统5 MPa；
• 某夹紧支路3 MPa；
• 薄壁件支路2 MPa。

因此一套液压系统完全可以同时存在多个不同工作压力。

启致精密在夹具选型中比较强调这一点：不能因为所有油缸来自同一个液压站，就默认所有夹紧点都必须使用同样压力。

不同位置所需要的夹紧力，本来就可能完全不同。

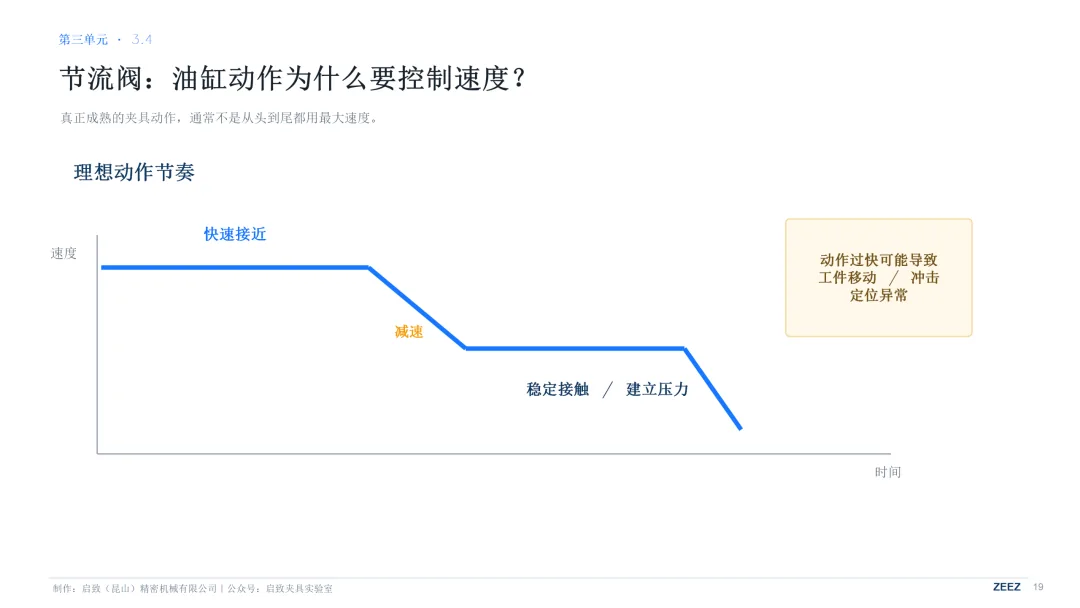

3.4 节流阀：油缸动作为什么要控制速度？

节流阀主要解决的是流量控制。

通过限制油液流量，就可以控制油缸运动速度。

例如一个定位机构，如果油缸以很高速度突然撞向工件，可能直接把工件撞偏；如果一个浮动支撑缸柱塞升起速度过快，也可能影响正常接触状态。

所以很多夹具动作真正需要的是：

而不是从头到尾都用最大速度。

这也是为什么启致精密在排查夹具动作异常时，不会只盯着压力表，动作速度同样是很重要的判断参数。

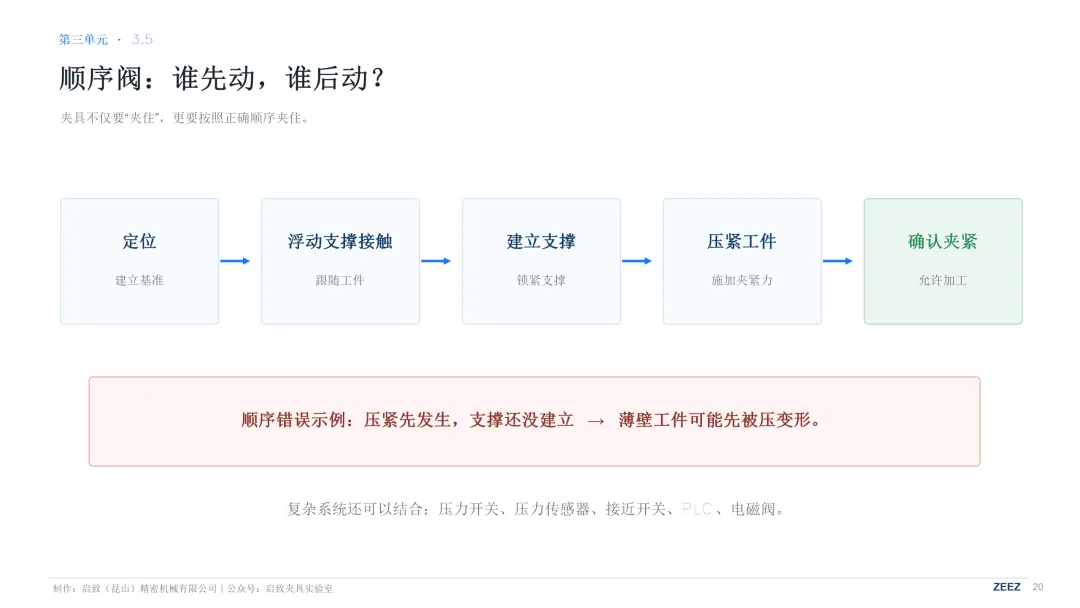

3.5 顺序阀：谁先动，谁后动？

夹具设计和普通机械动作最大的不同之一，就是动作顺序很重要。

例如一套夹具理想的动作可能是：

工件定位 → 浮动支撑接触 → 建立支撑 → 压紧工件 → 确认夹紧 → 开始加工

如果顺序出现问题，例如压紧缸先把工件压下去了，浮动支撑还没有完成支撑，对于薄壁件来说，就可能先发生变形。

顺序阀可以利用系统压力变化控制某一路油路什么时候开启。例如前一个动作完成以后系统压力升高，达到顺序阀设定压力以后，下一路才开始供油。

除了纯液压顺序控制，还可以通过以下元件实现更复杂的动作逻辑：

• 压力开关；
• 压力传感器；
• 行程开关；
• 接近开关；
• PLC；
• 电磁阀。

所以启致精密一直认为，一套好的液压夹具并不仅仅是能够夹住，更重要的是：

按照正确的顺序夹住。

第四单元｜液压还是气动？工程师真正需要学会选

液压还是气动，是启致精密在项目里被问得最多的选型问题，判据其实是四类场景。

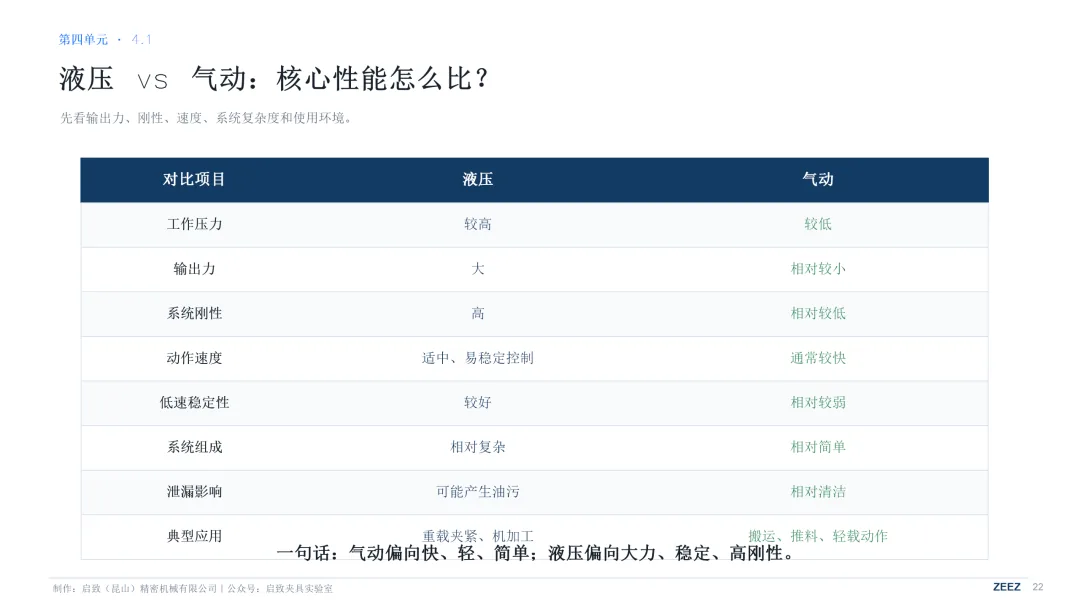

4.1 液压与气动综合对比

如果把液压和气动放到一起比较，可以先看下面几个核心区别：

所以启致精密通常把两者最核心的区别概括成一句话：

气动偏向快、轻、简单；液压偏向大力、稳定、高刚性。

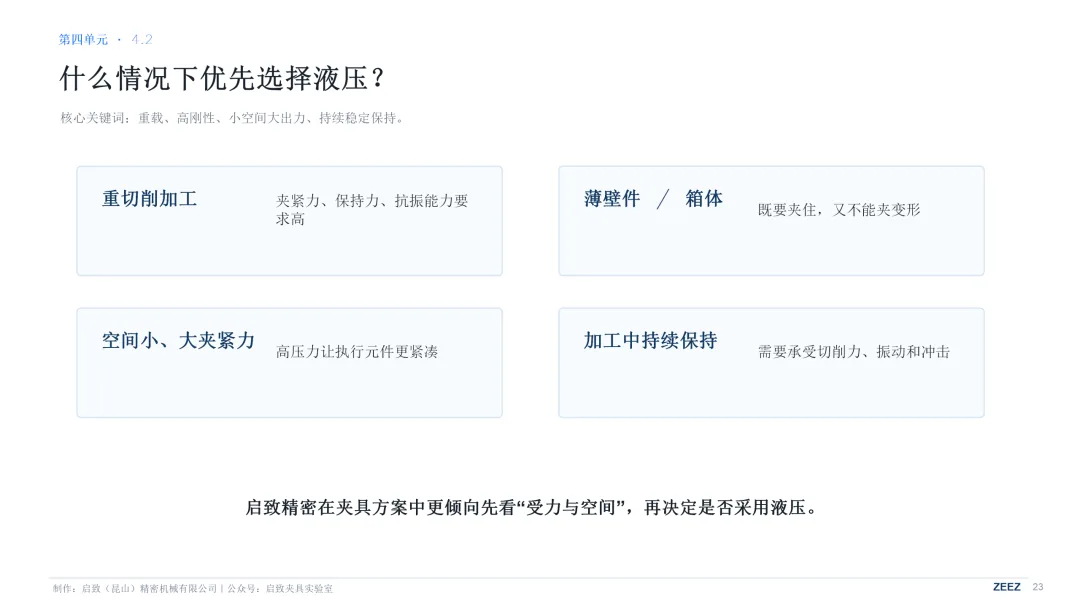

4.2 什么情况下优先选择液压？

启致按四类工况来判断该上液压：

① 重切削加工

如果机床进行较大的铣削、钻削或者其他重载加工，工件需要承受明显切削力，这时候夹具必须提供足够的夹紧力、保持力和抗振能力。

液压油缸可以在较小空间内产生比较大的夹紧力，因此非常适合。

② 薄壁件、箱体和复杂铸件

这一类零件的难点不是单纯“夹不夹得住”，而是：

尤其是铝合金箱体、壳体类工件。夹紧力太小可能产生振刀，夹紧力太大又可能直接把工件压变形。

启致精密在这一类项目中通常更关注定位、浮动支撑、合理压紧和压力控制之间的配合，而不是简单地把油缸规格放大。

③ 空间小，但需要大夹紧力

夹具内部空间往往非常宝贵，上面既要避开刀具，还要考虑上下料。

如果使用气动，为了获得足够大的夹紧力，可能需要非常大的缸径；而液压可以通过更高工作压力，在更小体积下获得较大的输出力。

这正是液压夹具非常典型的优势。

④ 加工过程中要求持续稳定保持

机加工与普通推料完全不同。

推料机构把零件推到位置以后，动作可能就结束了；但是夹具一旦夹紧工件，需要面对整个加工过程中的切削力、振动、冲击和受力方向变化。

所以保持稳定本身就是夹具的重要要求，这时候液压系统的高刚性优势会更加明显。

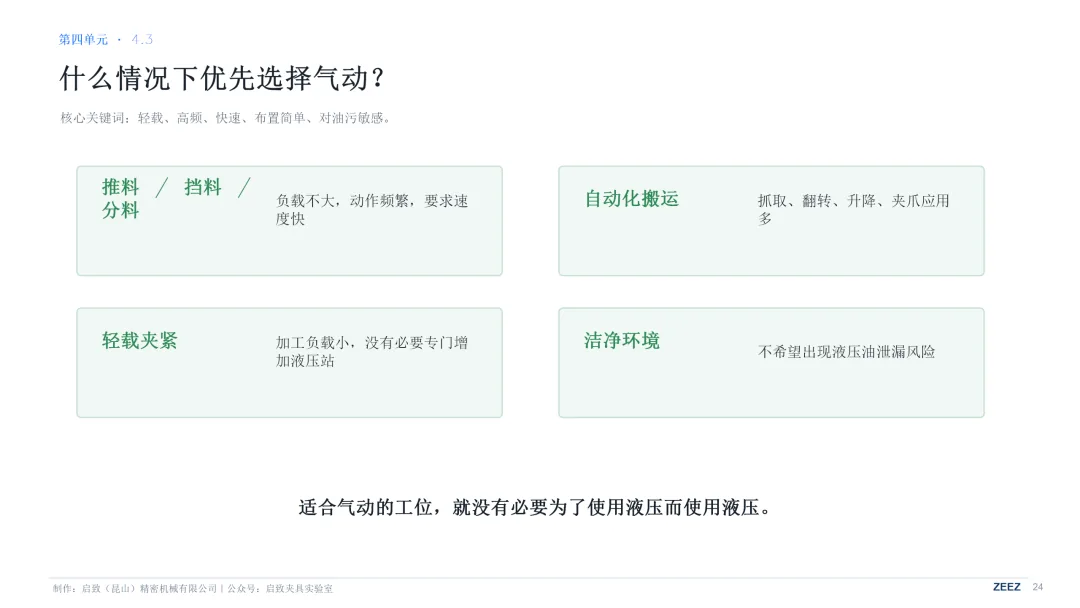

4.3 什么情况下优先选择气动？

反过来，启致优先选气动的也是四类：

① 推料、挡料和分料

这类动作通常负载不大、动作频繁、要求速度快，使用气缸往往成本低、结构简单。

② 自动化搬运

机械手抓取、翻转、升降、夹爪等机构，经常会大量使用气动，尤其是节拍比较快的自动化设备。

③ 轻载夹紧

如果工件本身很轻，加工负载也非常小，只需要简单固定，没有必要为了追求“大力”专门增加液压站。

④ 对油污敏感的环境

液压系统一旦发生泄漏，可能产生油污，因此某些对洁净度要求较高的设备，更倾向使用气动或者电动方案。

启致精密在做方案判断时，也不会因为主营夹具油缸就一味推荐液压。适合气动的工位，就没有必要为了使用液压而使用液压。

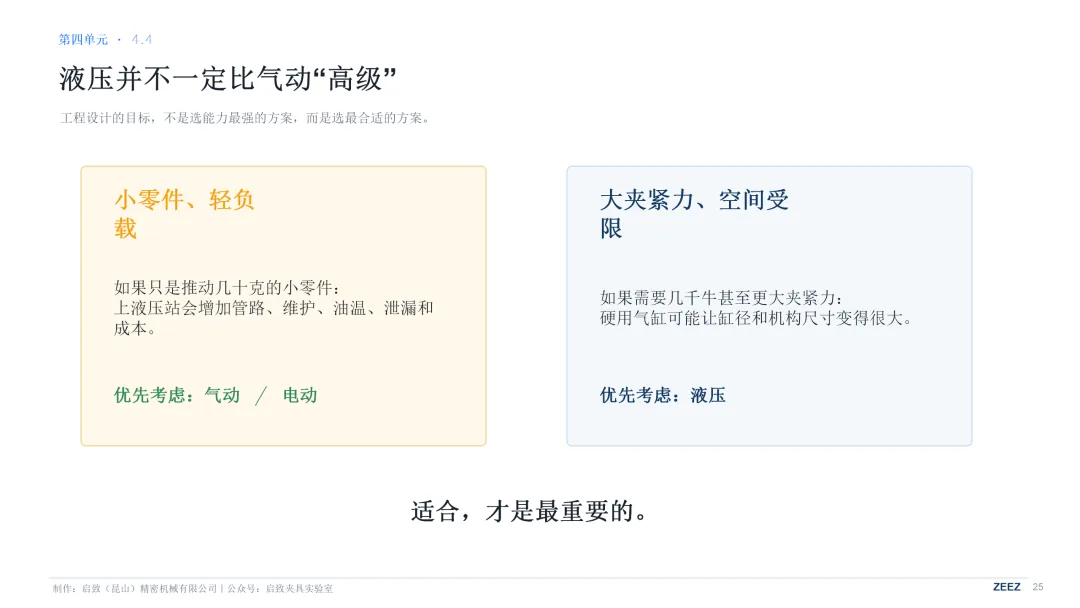

4.4 液压并不一定比气动“高级”

这是启致见设计师最容易形成的一个误区。

看到液压系统压力高、力量大，就觉得液压一定比气动高级。实际上，工程设计从来不是这样判断的。

如果只是推动一个几十克的小零件，上液压站不仅成本高，而且管路、维护、油温、泄漏都需要考虑；如果需要几千牛甚至更大的夹紧力，却为了省事强行使用气缸，又可能导致气缸尺寸变得非常大。

启致精密更认可的工程思路是：

应结合输出能力、安装空间和控制要求，选择适合这个工位的方案。

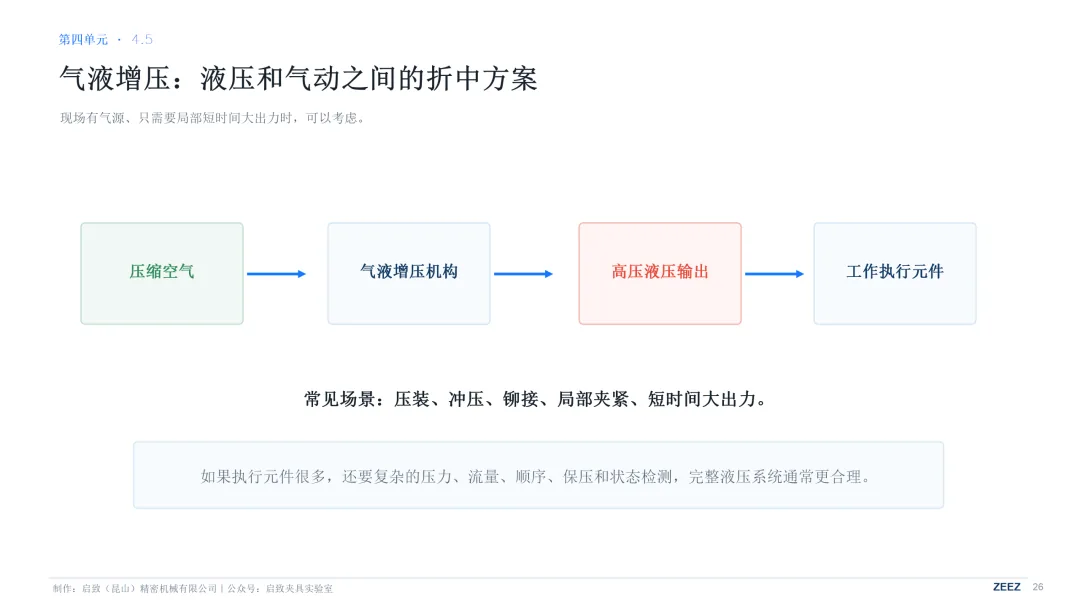

4.5 气液增压：还有一种折中方案

有时候会遇到一种比较尴尬的情况：现场已经有工厂气源，又不想增加一套完整液压站，但是某一个动作偏偏需要比较大的输出力。

这时候就可以考虑气液增压缸或气液增压系统。

它利用压缩空气作为动力来源，再通过增压机构，在真正需要大力的时候产生较高的液压压力。

这种方案经常应用在：

• 压装需要短行程、高出力完成零件压入；
• 冲压普通气压不足以完成局部冲压动作；
• 铆接需要在工作行程阶段提供较大压力；
• 局部夹紧只有少数夹紧点需要高输出力；
• 短时间大出力平时快速动作，到工作行程再增压。

它的优势是可以利用现有压缩空气，在一些中小型设备上减少独立液压站的配置。

但启致精密同样建议按输出压力、流量和控制需求评估气液增压的适用范围。

如果一套夹具拥有大量液压执行元件，还需要复杂的压力控制、流量控制、动作顺序、保压和状态检测，那么直接使用完整液压系统通常更加合理。

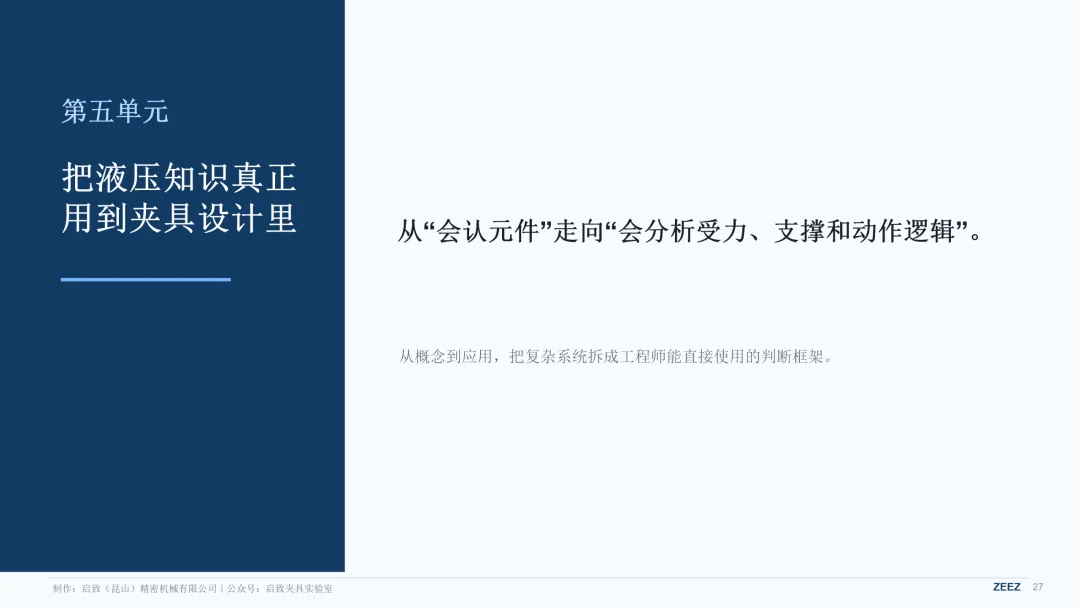

第五单元｜把液压知识真正用到夹具设计里

前面四个单元都是基础，这一单元才是启致真正的落脚点：把液压知识用回夹具设计。

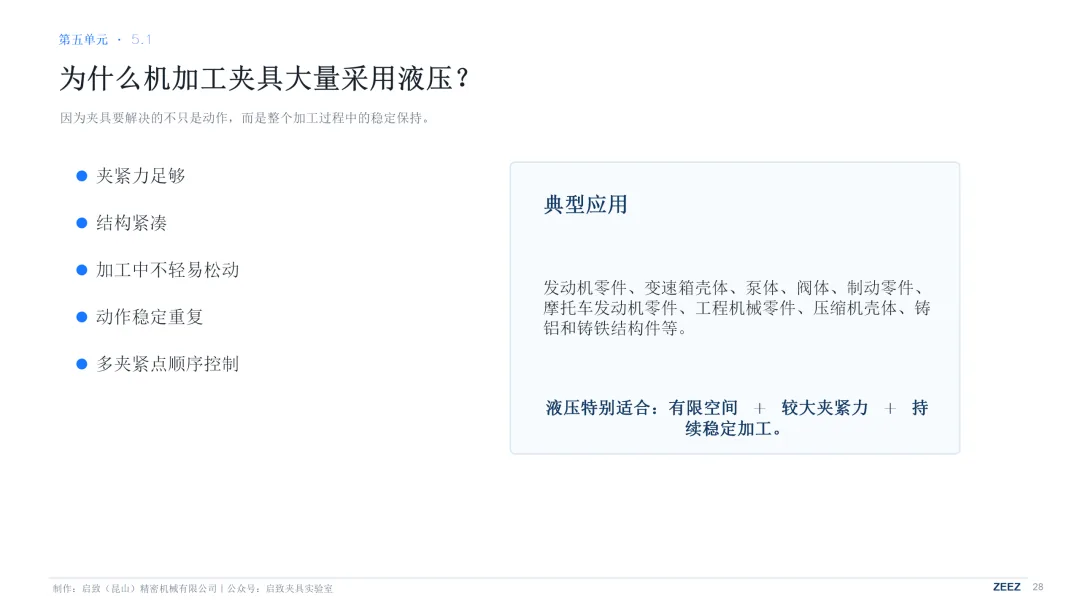

5.1 为什么机加工夹具大量采用液压？

看到这里，其实答案已经比较清楚了。

机加工夹具需要解决的不是一次简单动作，而是一整套要求：

• 夹紧力要足够；
• 夹具结构要紧凑；
• 加工过程中不能轻易松动；
• 动作要能够稳定重复；
• 多个夹紧点之间还可能需要顺序控制。

液压刚好非常适合这些要求。

启致精密日常接触的应用中，在发动机零件、变速箱壳体、泵体、阀体、转向系统零件、制动零件、摩托车发动机零件、工程机械零件、压缩机壳体以及各种铸铝、铸铁结构件的批量加工中，都比较容易看到液压夹具。

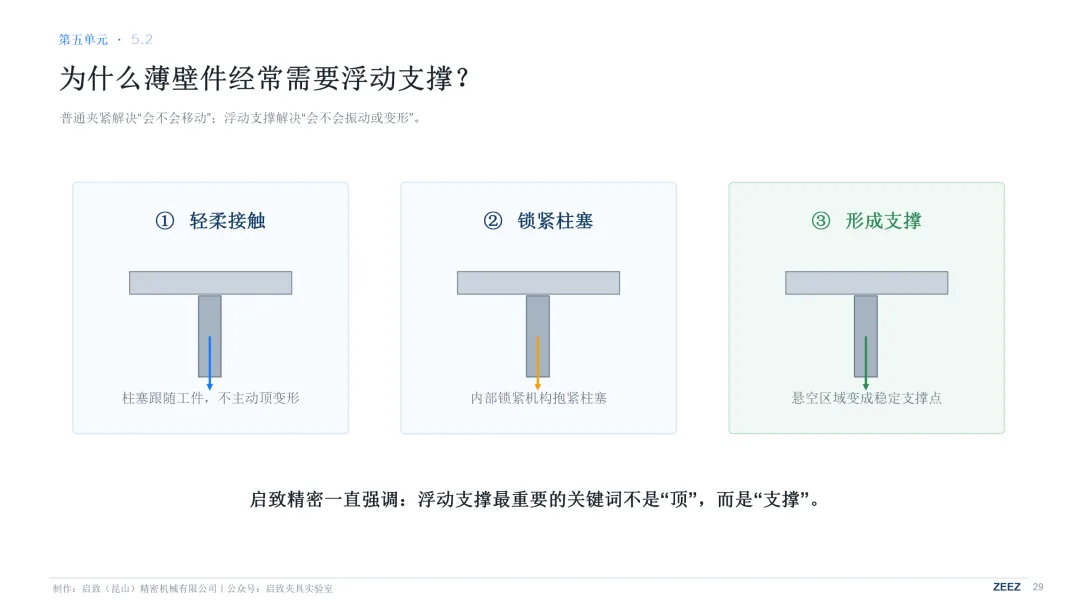

5.2 为什么薄壁件经常需要浮动支撑？

普通夹紧主要解决的是：

但是加工过程中还存在另一个问题：

例如一个薄壁铝合金件，下面有几个主要定位支撑点，上面通过油缸压紧。如果中间某个区域悬空，刀具加工这个区域时，就可能产生明显振动。

这时候就需要增加浮动支撑缸。

浮动支撑的正确作用，并不是像普通油缸一样主动把工件顶起来，而是：

这样可以改善局部加工刚性，降低振刀和加工变形风险。

启致精密在介绍浮动支撑缸时，一直强调一个概念：

浮动支撑最重要的关键词不是“顶”，而是“支撑”。

如果把它当成普通顶升油缸来使用，设计思路从一开始就可能错了。

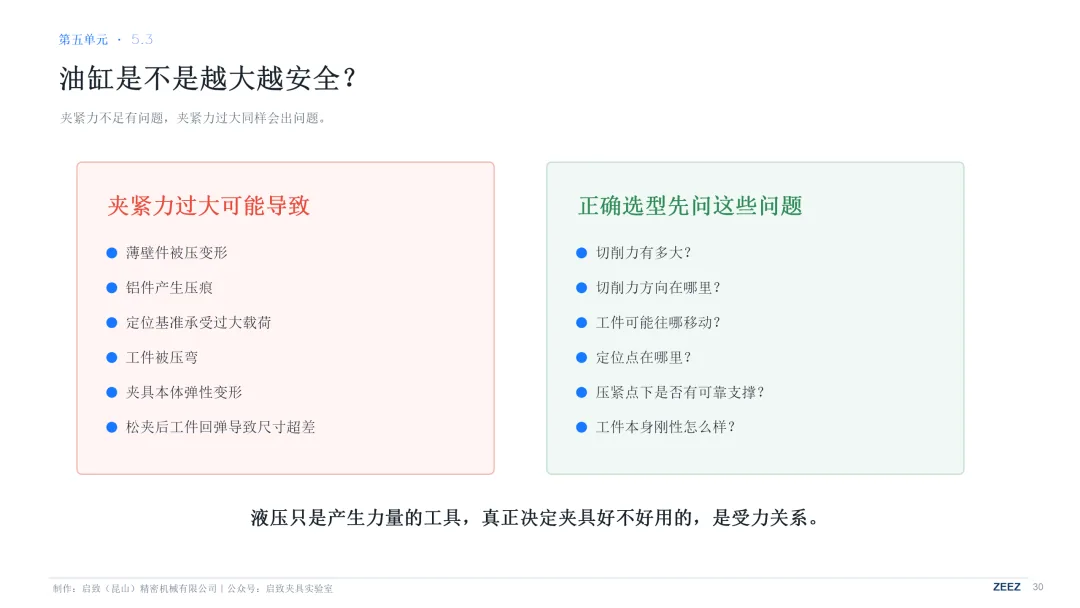

5.3 油缸是不是越大越安全？

在这个问题上启致纠正得最多：油缸不是越大越安全。

很多刚做夹具的人会产生一种很自然的想法：

“怕夹不住，就把油缸选大一点。”

实际上这是一个很危险的思路。

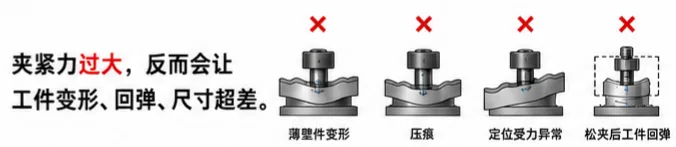

夹紧力不足当然有问题，但是夹紧力过大，同样会产生问题：

• 薄壁件被压变形；
• 铝件产生压痕；
• 定位基准承受过大载荷；
• 工件被压弯；
• 夹具本体产生弹性变形；
• 加工完成以后松夹，工件回弹，最终尺寸反而超差。

因此启致精密在做夹具油缸选型时，更希望先确认：

而不是先问：

首先分析：

• 加工过程中切削力有多大？
• 切削力方向在哪里？
• 工件可能往哪个方向移动？
• 定位点在哪里？
• 压紧点下面有没有可靠支撑？
• 工件本身刚性怎么样？

然后再综合考虑摩擦、安全系数、动态冲击和油缸实际输出力，最终选择合适规格。

液压只是产生力量的工具。

真正决定夹具好不好用的，永远还是：

受力关系。

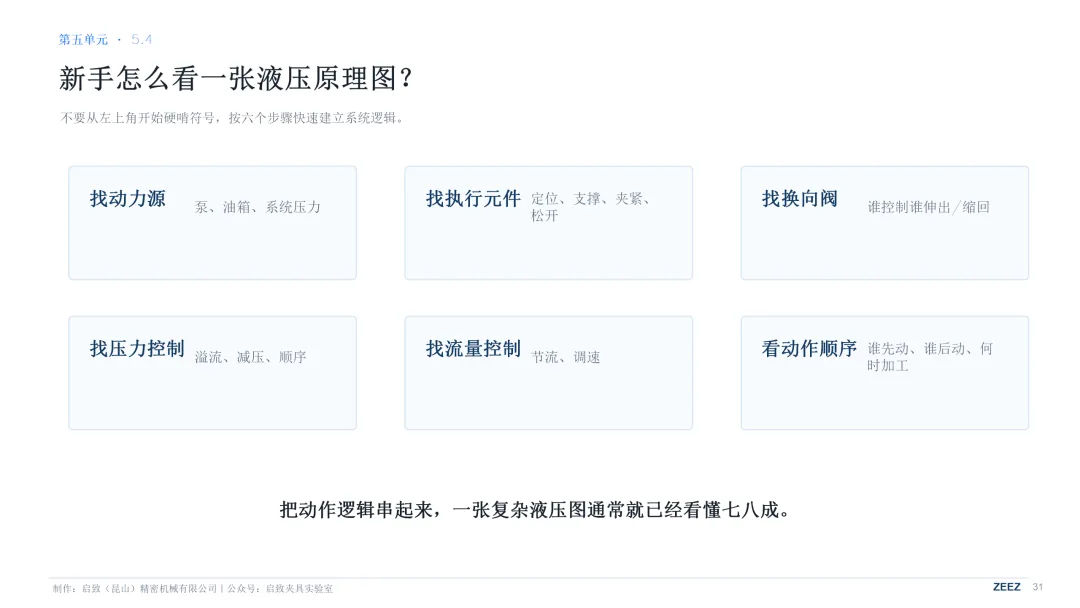

5.4 新手怎么看一张液压原理图？

第一次拿到一张复杂液压图，不要试图从左上角开始一个符号一个符号硬啃。

启致精密建议按照六个步骤来看。

第一步：找动力源

先找到液压泵、油箱以及系统压力控制，确定油从哪里来、整个系统大概处于什么压力范围。

第二步：找执行元件

看看系统里有哪些油缸、支撑缸或者液压马达，再判断它们分别负责什么动作，例如：定位、支撑、夹紧、松开。

第三步：找换向阀

判断哪个换向阀控制哪个执行元件。

顺着油路看，就可以基本理解油缸如何伸出、如何缩回。

第四步：找压力控制

查看系统里有没有溢流阀、减压阀、顺序阀，这样可以判断：

• 整个系统最高压力是多少；
• 哪些支路进行了单独减压；
• 哪些动作存在压力顺序关系。

第五步：找流量控制

如果发现节流阀、调速阀，说明这个动作很可能存在明确的速度要求。

再结合执行元件，就可以进一步分析设计意图。

第六步：看动作顺序

最后把整套夹具当成一段程序来看：

谁先动作？谁后动作？什么时候确认夹紧？什么时候允许机床加工？加工完成以后谁先松开？

把动作逻辑串起来，一张复杂液压图通常就已经看懂七八成了。

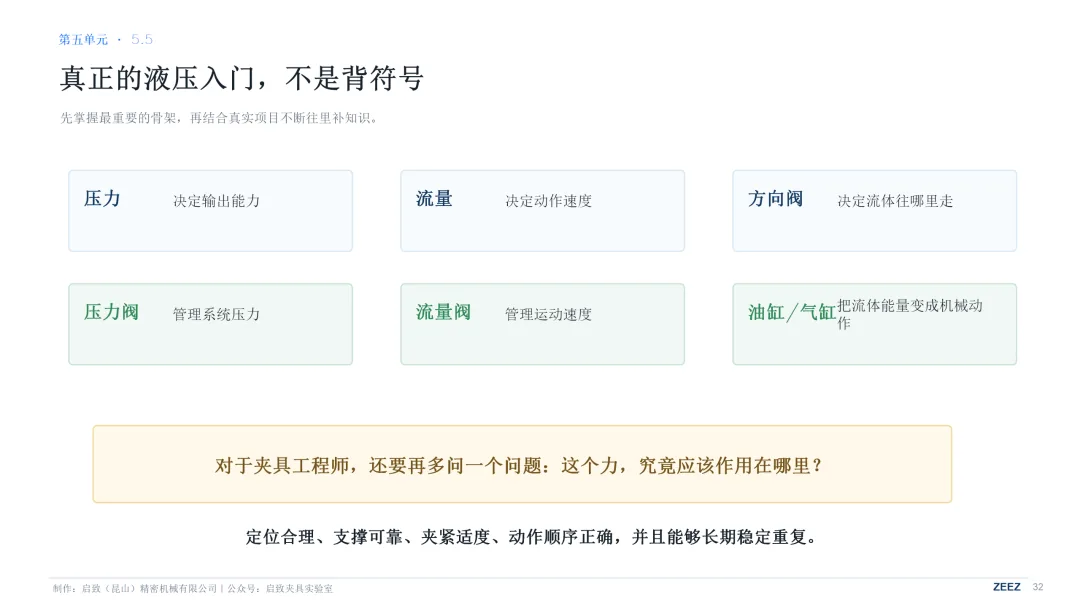

5.5 真正的液压入门，不是背液压符号

启致对“入门”的定义很明确：不是背符号，而是能读懂一张原理图里的力往哪走。

液压与气动继续深入以后，还有大量内容，例如：背压、压力损失、液压冲击、气蚀、密封、泄漏、油温、污染控制、蓄能器、同步回路、液控单向阀、比例控制、伺服控制等。

这些当然都重要。

但对于刚进入非标自动化和夹具行业的工程师来说，没有必要一开始全部学完。

启致精密更建议先把最重要的骨架搞懂：

• 压力决定输出能力；
• 流量决定动作速度；
• 方向阀决定流体往哪里走；
• 压力阀管理系统压力；
• 流量阀管理运动速度；
• 油缸和气缸把流体能量变成机械动作。

然后再结合真实项目不断往里面补知识。

慢慢你就会发现，一张液压原理图无论多复杂，本质上一直在回答几个非常朴素的问题：

谁提供动力？动力往哪里走？用多大的力？以多快的速度运动？什么时候动作？最终推动谁？

而对于夹具工程师来说，还要再多问一个问题：

这个力，究竟应该作用在哪里？

因为在启致精密看来，真正优秀的液压夹具，从来不是油缸越多越好、压力越高越好、夹紧力越大越好。

真正好的夹具应该做到：

定位合理、支撑可靠、夹紧适度、动作顺序正确，并且能够长期稳定重复。

理解了这一点，液压与气动就不再只是几个油缸、气缸和阀，而真正变成了工程师解决机械问题的一套工具。
