夹具要频繁上下机的时候，真正拖慢节拍的往往不是定位，而是人工插拔油管气管。启致给出的组合是：零点定位负责定位与锁紧，自动接头负责流体——换装瞬间油路气路自动接通，顺带把泄漏和污染一起解决掉。
在智能制造快速发展的今天，如何实现夹具的快速切换、高精度定位与稳定供能，成为生产线柔性化升级的关键。零点定位系统已经广泛应用于加工中心、柔性制造单元，而与之配套的自动接头（Auto Coupler）则是流体传输环节的核心。本文将从自动接头的原理出发，深入探讨它在零点定位夹具供油中的应用方案。
自动接头是什么？
启致给客户解释自动接头，先讲它替掉了什么动作：人工插拔油管、气管。
在柔性工装中，夹具需要频繁上下机。传统方法通过人工插拔油管、气管，不仅效率低，还容易带来泄漏与污染。自动接头的出现，彻底改变了这种状况。
自动接头的作用
启致把它的作用总结成三条，第一条就是换装瞬间流体回路自动开启：
- 在夹具与基座对接的瞬间，流体回路自动开启；
- 分离时，接口自动关闭并密封，防止液压油、气体或冷却液外泄；
- 适用于液压、正压/负压空气、冷却液等多种介质。
主要特点
启致选型时最看重的是特点里的第一条：
快速对接：无需人工插拔，提高换装节拍；
密封连接：减少油液外泄，需按规定检查密封状态；
紧凑嵌入：占用空间小，便于模块化设计；
自动化友好：适配无人化、机器人上下料场景。
性能参数范围
启致把它的参数范围列在这里，方便先做匹配：
工作介质：液压油、压缩空气、冷却液；
工作压力：最高可达 7 MPa 左右；
最小通道面积多规格可选，满足不同流量需求。

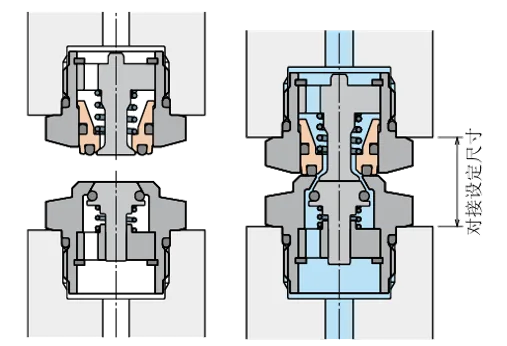

工作原理
启致精密在故障排查时也按两侧来分：压力源侧和夹具侧，先确定问题出在哪一半。
自动接头由压力源侧与夹具侧组成。
分离状态：内部阀芯关闭，流体无法通过；
对接状态：阀芯开启，形成密封流道；
断开状态：分离瞬间自动关闭，无残余泄漏。

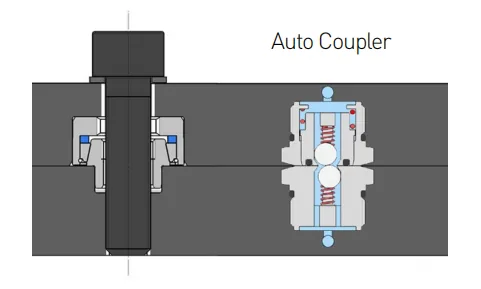

在零点夹具中的应用
启致把自动接头和零点定位配成一套用，要解决的问题很具体：换装瞬间流体怎么接上。
零点定位系统的核心价值在于：快速换装 + 高精度重复定位。但是，夹具除了定位锁紧，还需要流体驱动夹紧油缸或气缸。如何在换装瞬间完成流体连接？答案就是在零点系统中集成自动接头。

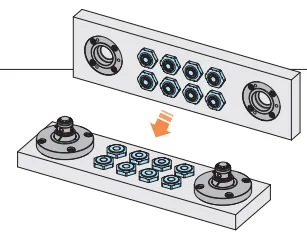

典型工作流程
启致给客户的流程就是这样一串动作，从定位导向开始：
定位导向：夹具通过零点模块导向，完成位置对中；
锁紧夹紧：零点模块锁紧，确保高精度定位；
自动供能：锁紧到位的同时，自动接头完成对接，液压/气源连通，夹具油缸立即进入工作状态；
快速分离：加工完成后，解锁分离，接头自动关闭，油路/气路断开，减少分离时的油液外泄，实际密封状态需定期检查。

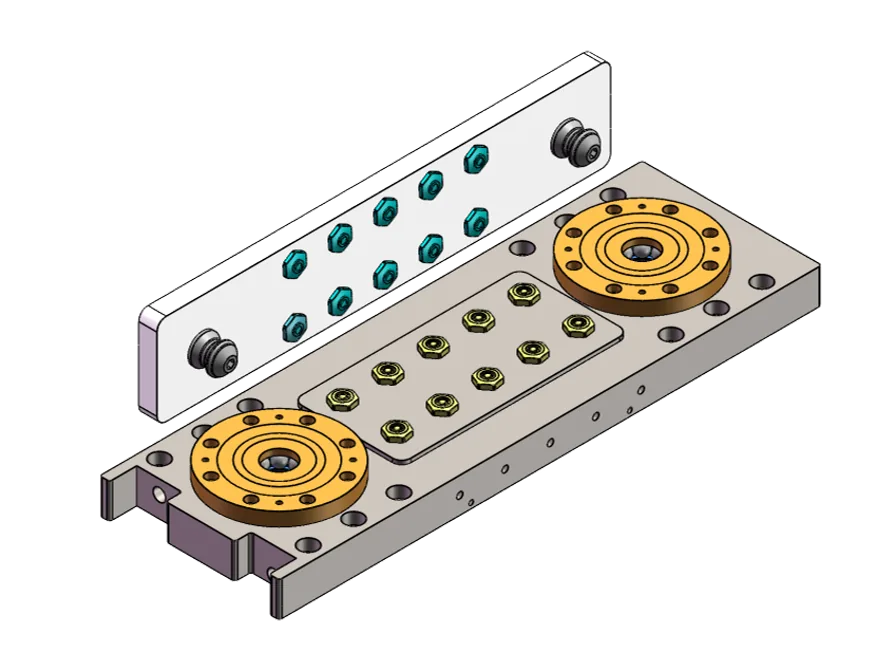

供油方案架构
启致按基座侧和夹具侧分开设计供油，架构如下：
基座侧：嵌入式自动接头，配合内置油路或气路；
夹具侧：接头与执行元件相连（液压缸、气缸、真空吸盘等）；
回路控制：采用三位中位卸压阀，确保在接合/分离时系统无压，防止带压对接损坏密封件；
防护措施：接头表面加装防切屑罩或气吹，保证对接面清洁。
注意事项
启致精密在调试清单里把这几条列在最前面，第一条就是不要在带压状态下接合或分离。
- 避免在带压状态下接合或分离；
- 确保对接表面无切屑、冷却液残留；
- 控制偏心与角度误差，防止损伤内部结构；
- 对流量需求大的工况，提前计算压降，选用合适通道规格。
应用优势
启致给客户的收益梳理如下：
将自动接头与零点定位结合，能为制造现场带来显著提升：
换装更快：定位、锁紧、供能同步完成，缩短换装节拍；
更可靠：断开时自动关闭接口，减少油污和空气损耗；
更自动化：无需人工插拔，天然适配无人产线；
更整洁：车间环境更清洁，减少维护成本；
更柔性：同一机床可快速切换不同夹具，适应小批量多品种生产。
零点定位系统解决了“快速换装与高精度定位”的问题，而自动接头则解决了“流体无缝供给”的难题。二者结合，不仅让换装更高效，还让生产过程更加可靠、洁净和自动化。对于正在推进柔性制造和无人化生产的企业，这是一个不可忽视的技术升级方向。
本文仅展示部分常用标准配件类型，如需完整参数表、安装尺寸图、CAD 模型文件，可添加微信获取：
微信：18523474334
- 全套标准配件电子目录
- 各品牌夹具油缸三维数模
- 针对工件和加工需求的选型建议
- 部分绝版型号的替代方案
- 进口产品国产化替代方案同价位高质量升级方案
一套好的液压夹具，不仅是设计合理，还要配件选得对。希望这份资料能帮助您在加工中心的夹具应用中少走弯路，提升效率与精度。
需要选型支持
如果你正在为某个工序的定位、支撑或夹紧方式纠结，可以把工件图和加工要求发给我们，启致精密可以协助判断该用哪一类元件、怎么排布，以及夹紧力需要多大。
