在加工中心夹具设计里，很多工件并不适合用传统压板——薄板、低矮件、上表面要完整加工的零件都属于这一类。启致给这类工件配的是低矮型侧向压紧块：带下拉效果、本体紧凑，不占上方空间，还能顺带把工件推向基准面。
在加工中心夹具设计中，很多工件并不适合使用传统压板。
尤其是薄板件、低高度工件、小型零件，或者上表面需要完整加工的零件，如果从上方压紧，压板、螺栓和垫块很容易占用加工空间，影响刀具路径。
这时候，可以考虑使用一种更紧凑的夹紧方式：高精度侧向夹具。
这种夹具安装在机床工作台或夹具底板的 T 型槽内，从工件侧面进行夹紧。它的特点不是简单“侧面顶住工件”，而是在侧向夹紧的同时，产生一定的下拉效果，让工件更加稳定地贴合在工作台或夹具基准面上。
一、这个产品是什么？
启致习惯把它叫“侧向压紧块”，因为它和传统压板的工作方向完全不同。

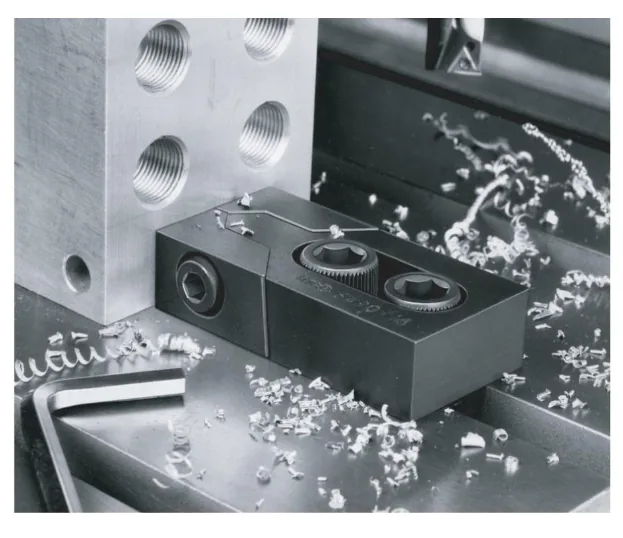

高精度侧向夹具可以理解为一种低矮型、紧凑型、带下拉效果的侧向压紧块。
它通常由本体、移动夹紧块、驱动螺钉和 T 型槽固定结构组成。
使用时，一侧设置固定挡块或定位基准，另一侧布置侧向夹具。拧紧螺钉后，夹具内部机构推动活动夹紧块向工件移动，将工件压向固定基准。
与此同时，夹紧结构会产生一个向下的分力，使工件不仅被侧向压紧，还能获得一定的向下压紧效果。

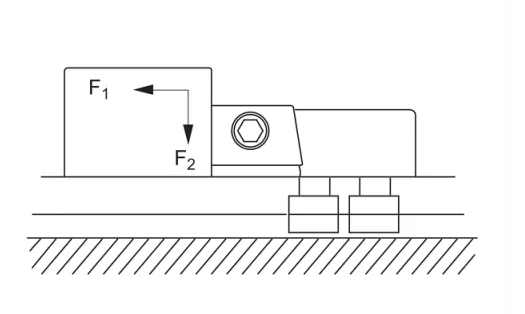

所以它的夹紧效果可以分成两个方向：
F1：侧向夹紧力。负责把工件推向定位基准面。
F2：下拉力。负责帮助工件贴紧底面，减少夹紧过程中的上浮。
这也是它和普通侧推块的主要区别。
普通侧推结构更多只是水平推紧，而这种侧向夹具在结构上增加了下拉效果，更适合对定位稳定性要求较高的加工场景。
二、它适合哪些工件？
启致推荐它主要落在这几类场景上：
这种产品比较适合以下几类场景。
1. 薄板件、低高度工件
启致精密在薄板上换掉传统压板，最直接的理由就是高度。
薄板件本身高度低，如果使用传统压板，压板高度可能已经超过工件本身，既不美观，也容易影响加工。
侧向夹具从工件侧边夹紧，可以减少上方干涉，让工件上表面尽量完整暴露。
2. 上表面需要完整加工的零件
上表面要整个加工的时候，启致更倾向从侧面下手。
有些零件需要在上表面进行铣削、钻孔、攻牙、倒角等加工。如果压板压在上面，就必须反复考虑刀具避让。
使用侧向夹具后，夹紧结构集中在侧边，上方加工空间更干净。
3. 小型零件、多件并排加工
启致精密在多件并排的夹具板上会密集布置它。
这种夹具体积紧凑，适合在夹具板上密集布置。
对于多件一次装夹、多工位加工、小零件批量加工等场景，可以提高夹具空间利用率。
4. 需要侧向定位的工件
需要靠紧基准面的工件，启致会用它一边推、一边夹。
如果工件需要靠紧某个固定基准面，侧向夹具可以直接把工件推向基准，实现定位与夹紧的配合。
需要注意的是，它不是单独使用的虎钳，必须配合固定挡块、定位块或其他基准结构使用。
三、实际怎么用？
启致给客户的典型布置方式是这样：
典型布置方式是：

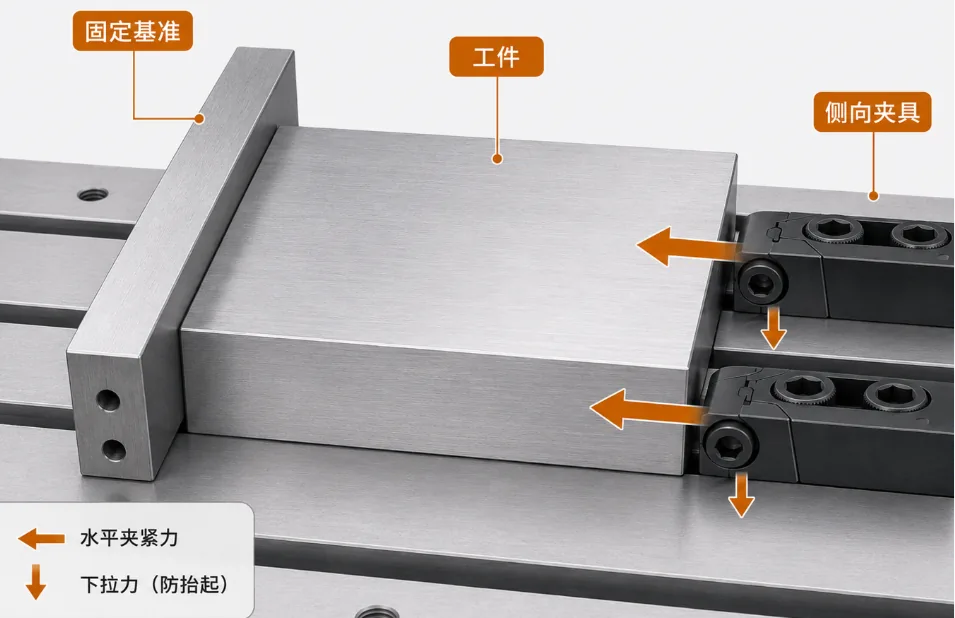

固定挡块作为定位基准，侧向夹具从另一侧推动工件，使工件靠紧基准面。
安装时，夹具通常通过 T 型螺母固定在工作台 T 型槽内。调整好位置后，拧紧固定螺钉，再通过侧面驱动螺钉完成夹紧动作。
使用时要注意三个重点。
第一，工件另一侧必须有可靠基准。没有固定基准，侧向夹具只是把工件往旁边推，不能形成稳定夹紧。
第二，夹紧点不要太高。如果夹紧点过高，可能产生翻转力矩，导致工件不稳定。一般应尽量夹在靠近工件底部的有效位置。
第三，底面支撑要可靠。下拉力的作用是帮助工件贴紧底面。如果工件底部支撑本身不稳定，夹紧效果也会受到影响。
四、选型时看哪些参数？
启致选这类侧向夹具时，主要看下面几个参数。
选择这类侧向夹具时，主要看以下几个参数。
1. T 型槽尺寸型号要与机床工作台或夹具板的 T 型槽尺寸匹配，例如 12、14、16、18、20、24、30 等规格。
2. 行程行程决定夹紧块能够移动的距离。工件尺寸波动较大时，要注意行程是否足够。
3. F1 侧向夹紧力这是主要夹紧力，需要结合加工力、切削方向、工件重量和定位方式判断。
4. F2 下拉力F2 不是主夹紧力，而是辅助下拉力，主要用于减少工件上浮，提高贴合稳定性。
5. 外形尺寸虽然产品本身低矮紧凑，但仍然要检查刀具路径、刀柄空间、排屑方向和冷却液冲刷位置。
五、使用边界要清楚
启致会明确告知使用边界：它有明确的适用范围。
高精度侧向夹具需要按具体工况选用。
它适合解决的是：低矮空间内的侧向夹紧、防上浮、减少上方干涉。
如果工件很高、切削力很大、毛坯面不稳定，或者加工过程中有较大的翻转力矩，就不能只依赖一个侧向夹具完成全部夹紧。
这时应结合固定挡块、支撑块、定位销、压紧机构，甚至液压夹紧方案一起设计。
夹具设计不能只看单个产品参数，还要看整个受力闭环是否合理。
六、总结
启致把它的价值归到三个方面：
它看起来只是一个小型夹紧块，但在合适的工况下，可以让夹具结构更紧凑、加工空间更清爽、工件定位更稳定。
对于薄板件、低高度工件、小型精密零件来说，这类产品是一种值得关注的侧向夹紧方案。
本文由启致（昆山）精密机械有限公司整理发布。
