没有操机经验也能入门夹具设计——这是启致的看法，但前提是别用“结构思维”替代“加工思维”。最容易踩的四个坑是：只考虑夹紧不考虑加工、低估毛坯误差、不理解加工受力、忽略操作和维护。本文把四个坑和四条补经验的做法一次讲清。
没有操机经验也能入门，
但必须建立现场反馈闭环。
CORE VIEWPOINT
操机经验不是液压夹具设计的唯一门槛，脱离现场才是问题。
很多刚接触液压夹具的人都会担心：
自己没有真正操作过机床，能不能把夹具设计好？
答案是：可以入门，但不能只会画图。
操机经验并不是液压夹具设计的唯一门槛，但如果不了解加工现场，设计出来的夹具很容易“图纸上没问题，机床上不好用”。
SECTION 01
一、没有操机经验，最容易踩哪些坑？
启致带没有操机经验的新人时，会先把这四个坑讲在前面。
最容易踩哪些坑？
没有现场经验的人，通常更关注结构能不能装进去，却容易忽略以下问题：
01
1. 只考虑夹紧，不考虑加工
这是启致见到最多的一条：
夹具设计的目的不是把工件夹住，而是让工件在加工过程中稳定、准确、方便地被加工。
设计前必须先弄清楚：
加工哪些面和孔；
刀具从哪个方向进入；
主轴、刀柄会不会碰到夹具；
铁屑和切削液能否顺利排出；
工件加工后是否容易取出。
如果这些问题没弄清楚，油缸选得再漂亮，也可能无法使用。
02
2. 低估毛坯误差
启致会要求新人先去看真实毛坯，而不是只看三维模型。
三维模型通常很规整，但真实毛坯可能存在飞边、拔模斜度、变形和尺寸波动。定位点和夹紧点如果选在不稳定的毛坯面上，工件每次装夹的位置都会变化，甚至出现夹不紧、压变形的问题。
03
3. 不理解加工受力
启致精密在这一条上纠正得最多：夹紧力不是越大越好。
夹紧力不是越大越好。
真正需要判断的是：切削力往哪个方向作用，工件可能向哪里移动，定位元件承担什么力，油缸又需要提供多少夹紧力。没有受力分析，只靠增加油压，往往只能掩盖设计问题。
04
4. 忽略操作和维护
启致评审夹具时会把操作工的动线也过一遍——装料顺不顺手、清屑方不方便。
有些夹具理论上可以运行，但操作工装料困难、清理铁屑麻烦、油管容易损坏、密封圈更换困难。这样的夹具即使精度合格，长期使用体验也不会好。
SECTION 02
二、没有操机经验，应该怎么补？
启致的补法是四条可执行的做法，第一条就是先看工序、再画夹具。
可行的方法不是先学会操作所有机床，而是建立一套固定的项目确认流程。
STEP 01
1. 先看加工工序，再画夹具
启致要求拿到项目后不要急着布置油缸。
拿到项目后，不要急着布置油缸。先确认工序图、加工程序、刀具清单、毛坯状态和机床型号，明确本工序的定位基准、加工内容和装夹方向。夹具结构必须服从加工工艺，而不是让加工工艺迁就夹具。
STEP 02
2. 找操机人员确认关键问题
启致把“问人”当成标准动作，设计前至少和编程、工艺或现场操机人员确认一遍。
设计前至少和编程、工艺或现场操机人员确认：
· 刀具和刀柄最大外径
· 主轴最低点和换刀姿态
· 哪些位置最容易积屑
· 工件如何放入和取出
· 现场过去出现过哪些装夹问题
很多现场经验并不复杂，但如果没人提醒，设计人员很难仅靠模型发现。
STEP 03
3. 用清单代替“凭经验”
没有经验时更应该靠标准化检查——启致为此固定了一份设计完成后的检查清单。
没有经验时，更应该依靠标准化检查。每套夹具设计完成后，都要检查：
□ 定位是否符合一面两销或其他定位原则
□ 夹紧力是否抵抗主要切削力
□ 油缸行程是否留有余量
□ 浮动支撑缸是否先接触、后锁紧
□ 刀具、主轴、工件是否存在干涉
□ 排屑、排液和清洁是否方便
□ 失压后工件是否存在安全风险
□ 工件是否容易装卸和防错
清单不能代替经验，但可以减少低级错误。
STEP 04
4. 设计必须经过现场验证
启致不指望第一套夹具一次做到完美，而是靠验证把问题逐条收敛。

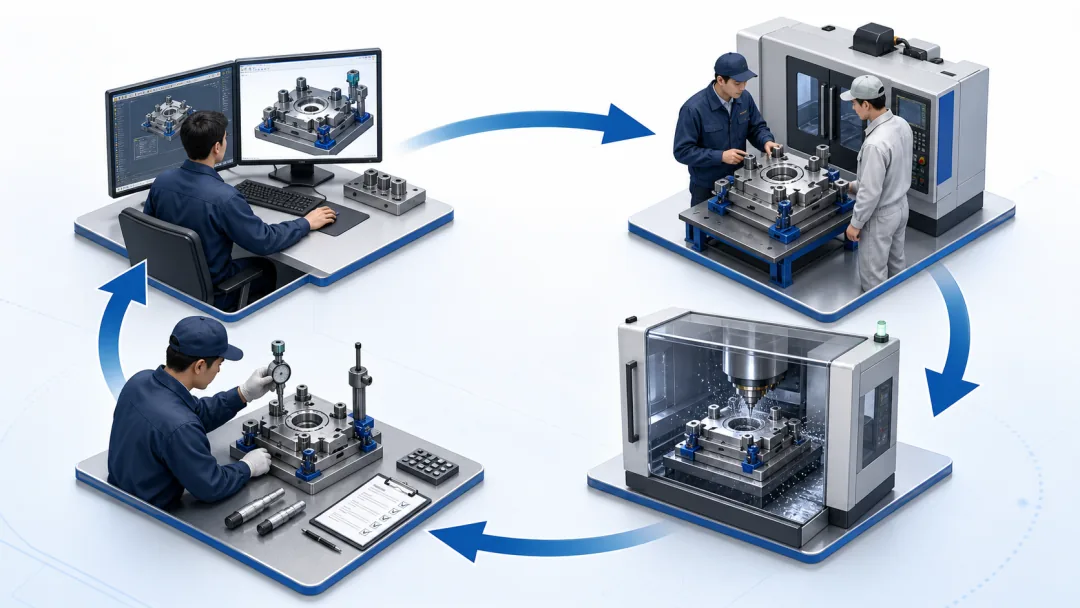

第一套夹具不要追求一次做到完美。更可靠的方式是：先完成方案评审，再进行空运行、试切和首件验证，记录装夹时间、加工振动、工件变形、排屑情况和操作反馈。每次试制后，把问题写进自己的设计标准，经验才会逐渐沉淀下来。
SECTION 03
三、操机经验不是门槛，脱离现场才是问题
启致招人时并不把操机经验设为门槛，但有一条红线：脱离现场才是真正的问题。
液压夹具设计需要结构、液压、加工工艺和现场应用共同配合。
没有操机经验的人，可以通过工序分析、人员沟通、设计检查和现场验证逐步补足短板；但如果只坐在办公室里看三维图，不愿意了解加工现场，做再多年也很难真正理解夹具。
FINAL TAKEAWAY
好的夹具设计，
不一定来自最会操机的人，
但一定来自愿意理解加工过程的人。
