液压夹具设计中经常会遇到一个很现实的问题：空间不够，还要在夹具体内部直接推工件。启致给这类工况配的是紧凑型推式夹紧器——圆柱形螺纹本体可以直接旋进夹具体，液压推出、弹簧复位，从低压到高压都能用。
液压夹具设计中，经常会遇到一个很现实的问题：
如果使用普通薄型油缸，本体尺寸和安装空间可能偏大；如果使用转角缸、杠杆缸，又会增加机构和避让空间。
这时候，可以考虑一种更简单的方案——单动推式紧凑型夹紧器。
01 液压推出，弹簧复位
启致把它归到单动元件里：
这种夹紧器采用单动结构。

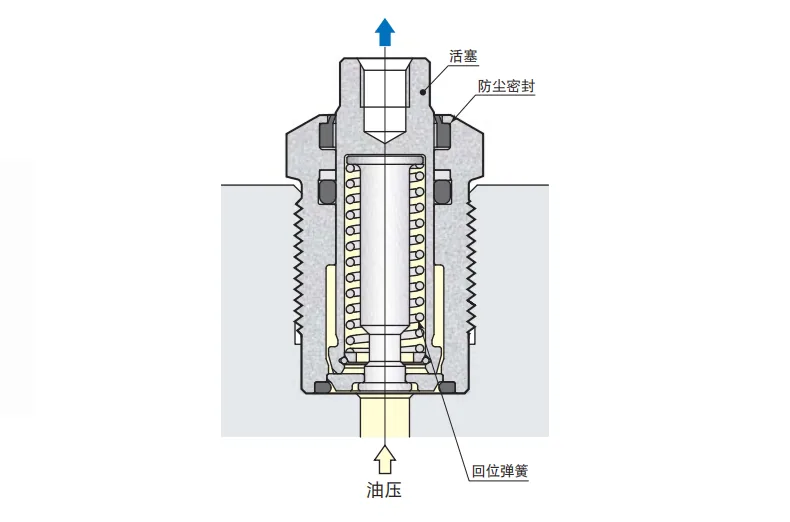

初始状态下，活塞在内部弹簧作用下保持缩回；夹紧时通入液压油，油压力推动活塞向外顶出，直接产生轴向夹紧力。
液压卸压以后，活塞依靠弹簧自动返回。
因此整个液压回路非常简单，特别适合只需要“顶出夹紧—卸压返回”的工况。
02 最大优势：可以直接埋进夹具体
启致推荐它，一半是因为这一点：本体可以整个埋进夹具体里。
本体采用圆柱形螺纹结构，可以直接旋入夹具体内部。

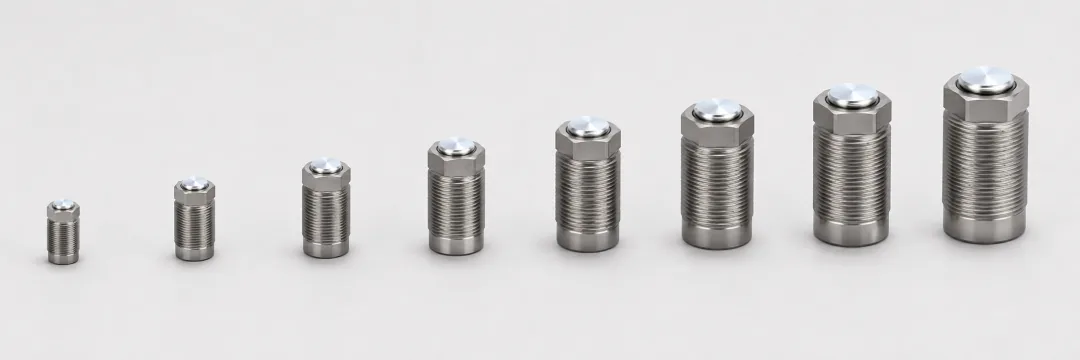

规格从 M16×1.5 一直到 M80×2，可以根据夹紧力、安装空间以及行程选择不同尺寸。
这种结构最大的价值，不是单纯把油缸做小，而是可以把大部分本体隐藏在夹具体内部。
对于多工位夹具、空间密集型夹具，尤其有意义。
03 从低压到高压都能使用
启致精密在不同液压站上都试过它的压力适应范围：
这类夹紧器的使用压力范围可以达到：
最高使用压力25 MPa，耐压37.5 MPa，使用温度范围为 0～70℃，可使用相当于 ISO VG32 的普通液压油。
因此无论是相对低压的夹紧系统，还是常见的高压液压夹具，都可以根据实际需求进行匹配。
04 小体积，也可以做到较大的推力
启致解释推力来源只用一句话：本体尺寸一大，活塞有效面积就大。
随着本体尺寸增加，活塞有效面积也随之增加。
在25 MPa压力下，不同规格的输出力大约可以覆盖 1.2～58.5 kN。
也就是说，它并不只是“小型夹具油缸”。
从小零件轻夹紧，到需要数十千牛推力的工况，都可以找到相应规格。
05 接触工件的方式也可以选择
启致会按工件的接触面来选活塞头，可选的形式有下面这几种：

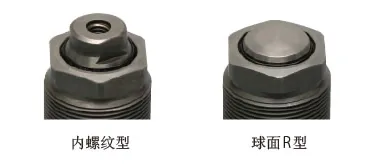

根据工件接触面的不同，可以选择不同的活塞头形式，包括：
- 内螺纹型
- 球面接触型
例如工件表面存在一定角度误差时，摆动垫块可以更好地适应接触面；需要自行安装接触螺栓时，则可以选择内螺纹结构。
最后
启致把这种夹紧器的特点概括成一句：
它很适合那些结构并不复杂，却对安装空间要求非常高的夹具。
很多时候，夹具设计并不需要更复杂的机构。
能在更小的空间里，稳定地把工件顶紧，本身就是一种很实用的设计。
